Volkswagen Scirocco > Cuadros generales del vehículo

Vista frontal

VW Scirocco. Vista frontal

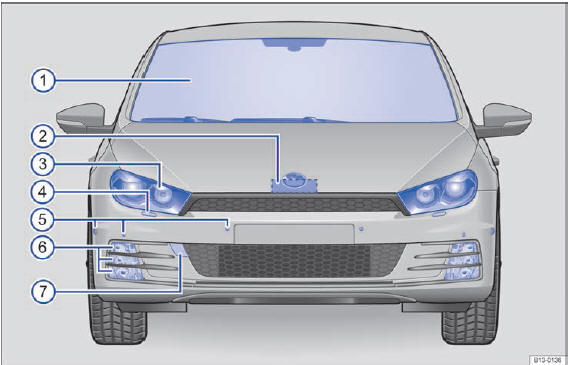

Fig. 2 Cuadro general del frontal del vehículo.

Leyenda de la fig. 2:

  1. Parabrisas:
    • Número de identificación del vehículo
    • Limpiaparabrisas
    • Sensor de lluvia y de luz en la zona del retrovisor interior
    • Sensor para las funciones de las luces
  2. Palanca de apertura del capó del motor
  3. Faro
  4. Lavafaros
  5. Sensores para los sistemas de asistencia
  6. Luces en el paragolpes
  7. Detrás de una tapa: alojamiento de la argolla de remolque

Vista lateral

VW Scirocco. Vista lateral

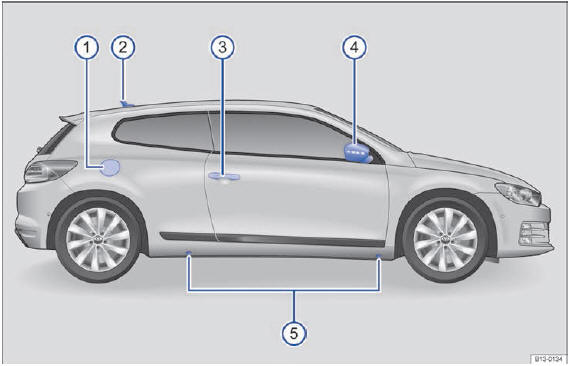

Fig. 3 Cuadro general del lado derecho del vehículo.

Leyenda de la fig. 3:

  1. Tapa del depósito de combustible
  2. Antena de techo
  3. Manillas de las puertas
  4. Retrovisor exterior
  5. Puntos de apoyo para el gato

Vista trasera

VW Scirocco. Vista trasera

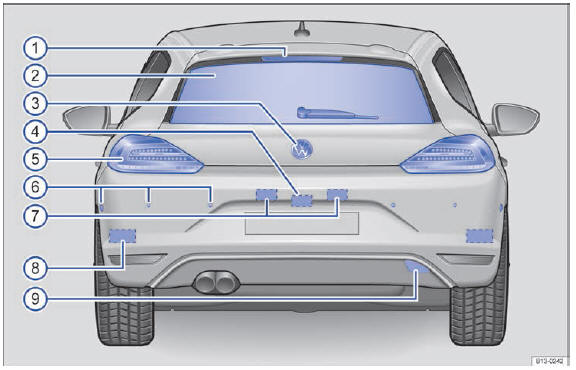

Fig. 4 Cuadro general de la parte trasera del vehículo.

Leyenda de la fig. 4:

  1. Tercera luz de freno
  2. Luneta:
    • Luneta térmica
    • Limpialuneta
  3. Emblema de Volkswagen para abrir el portón del maletero
  4. Zona de la cámara del asistente de marcha atrás (Rear View)
  5. Grupo óptico trasero
  6. Sensores de los sistemas de asistencia
  7. Luz de matrícula
  8. Detrás del paragolpes: sensor de radar para los sistemas de asistencia
  9. Detrás de una tapa: alojamiento de la argolla de remolque

Puerta del conductor

VW Scirocco. Puerta del conductor

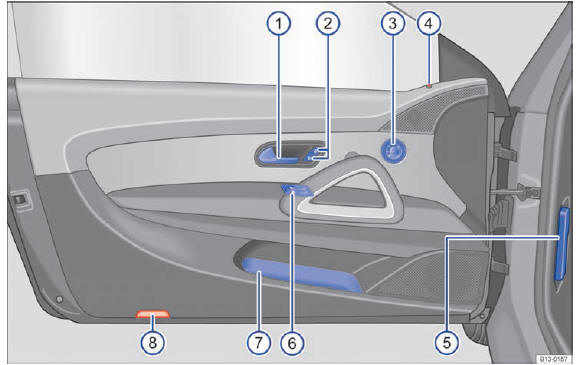

Fig. 5 Cuadro general de los mandos situados en la puerta del conductor (vehículos con el volante a la izquierda).

En los vehículos con el volante a la derecha, la disposición es simétrica.

Leyenda de la fig. 5:

  1. Manilla de la puerta
  2. Tecla del cierre centralizado para bloquear y desbloquear el vehículo
  3. Mando de los retrovisores exteriores
  4. Testigo de control del cierre centralizado
  5. Palanca de desbloqueo del capó del motor
  6. Teclas para accionar los elevalunas eléctricos
  7. Portaobjetos
  8. Catadióptrico o luz de puerta

Cuadro general del lado del conductor

VW Scirocco. Cuadro general del lado del conductor

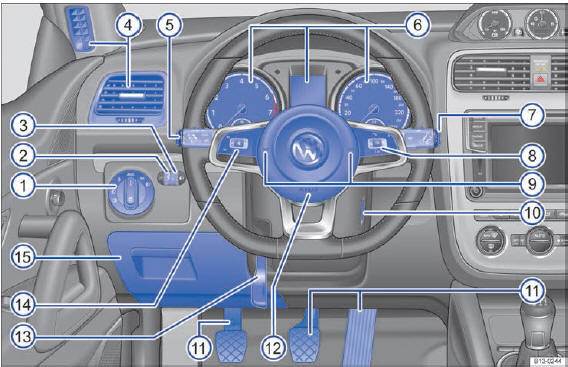

Fig. 6 Cuadro general del lado del conductor (vehículos con el volante a la izquierda).

VW Scirocco. Cuadro general del lado del conductor

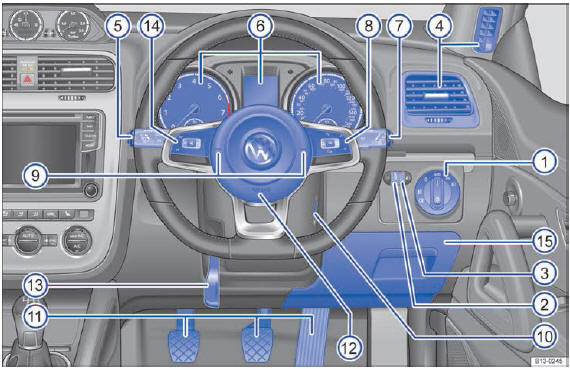

Fig. 7 Cuadro general del lado del conductor (vehículos con el volante a la derecha).

Leyenda de la fig. 6 y fig. 7:

  1. Mando de las luces
  2. Regulador de la intensidad de la iluminación de los instrumentos y los mandos
  3. Regulador del alcance de las luces
  4. Difusores de aire
  5. Palanca de los intermitentes y de la luz de carretera
    • Con mando y teclas para el regulador de velocidad (GRA)
  6. Cuadro de instrumentos
    • Con testigos de advertencia y de control
  7. Palanca del limpialavacristales
    • Con teclas para manejar los menús
  8. Mandos del volante multifunción, lado derecho:
    • Manejo de la selección de menús
    • Activación del sistema de control por voz
    • Abrir el menú del teléfono o aceptar llamadas telefónicas
  9. Bocina (solo funciona con el encendido conectado)
  10. Cerradura de encendido o pulsador de encendido y arranque
  11. Pedales
  12. Ubicación del airbag frontal del conductor
  13. Palanca para ajustar la columna de dirección
  14. Mandos del volante multifunción, lado izquierdo:
    • Audio
    • Ajuste del volumen de la radio
  15. Portaobjetos

Consola central

VW Scirocco. Consola central

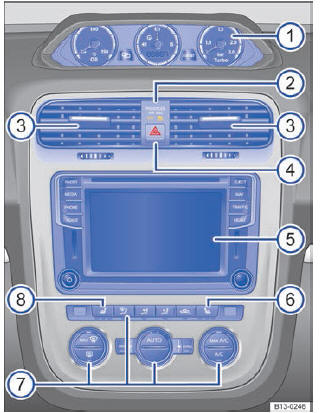

Fig. 8 Cuadro general de la parte superior de la consola central.

VW Scirocco. Consola central

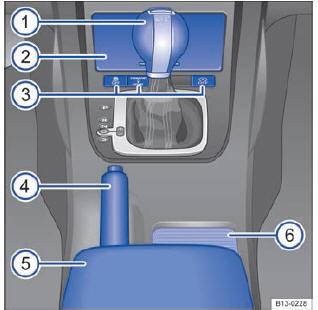

Fig. 9 Cuadro general de la parte inferior de la consola central (vehículos con el volante a la izquierda).

Leyenda de la fig. 8:

  1. Instrumentos adicionales
  2. Testigo de control de la desactivación del airbag frontal del acompañante
  3. Difusores de aire
  4. Pulsador para conectar y desconectar los intermitentes de emergencia
  5. Sistema de infotainment → cuaderno Sistema de infotainment
  6. Tecla de la calefacción del asiento derecho
  7. Mandos del climatizador y del sistema de calefacción y ventilación
  8. Tecla de la calefacción del asiento izquierdo

Leyenda de la fig. 9:

  1. Palanca para:
    • Cambio automático
    • Cambio manual
  2. Portaobjetos
    • Con toma de corriente de 12 voltios
  3. Teclas para:
    • Sistemas de asistencia para aparcar y maniobrar
    • Suspensión adaptativa (DCC)
  4. Palanca del freno de mano
  5. Reposabrazos central con portaobjetos
  6. Debajo de una cubierta: portabebidas

Lado del acompañante

VW Scirocco. Lado del acompañante

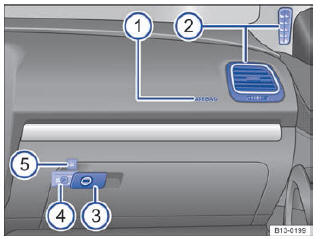

Fig. 10 Cuadro general del lado del acompañante (vehículos con el volante a la izquierda). En los vehículos con el volante a la derecha, la disposición es simétrica.

Leyenda de la fig. 10

  1. Ubicación del airbag frontal del acompañante en el tablero de instrumentos
  2. Difusores de aire
  3. Manilla de la guantera
  4. Conmutador de llave dentro de la guantera para desactivar el airbag frontal del acompañante
  5. Dentro de la guantera: tecla del sistema de control de los neumáticos

Mandos en el revestimiento interior del techo

Símbolo

Teclas para las luces interiores y de lectura

Tecla para el techo de cristal
