Cómo cambiar una llanta desinflada
Si se pincha o desinfla una de las llantas, siga estas instrucciones:
Detención del vehículo
1. Mueva cuidadosamente el vehículo a una zona segura fuera del camino, lejos del tráfico.
2. Encienda las intermitentes de advertencia de peligro.
3. Estaciónese en una superficie nivelada y aplique el freno de estacionamiento. Coloque la transmisión manual en R (Reversa) o la transmisión automática en P (Estacionamiento).
4. Apague el motor.
5. Levante el cofre para advertir a los demás automovilistas que está estacionado y para señalar al personal de vigilancia de la carretera que usted requiere ayuda.
6. Asegúrese de que todos los pasajeros salgan del vehículo y esperen en un lugar seguro, lejos del tráfico y a una cierta distancia del vehículo.
ADVERTENCIA
Bloqueo de las ruedas

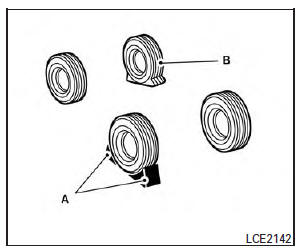

Coloque calzas adecuadas tanto en la parte delantera como trasera de la rueda en posición diagonalmente opuesta a la llanta desinflada, para evitar que el vehículo se mueva cuando se levante con el gato.
ADVERTENCIA Asegúrese de bloquear la rueda para evitar que el vehículo se mueva y pueda causar lesiones personales.
Extracción de la llanta de refacción y las herramientas

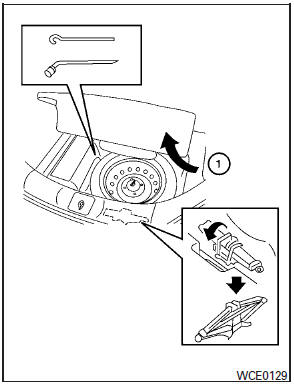

Abra la compuerta trasera o cajuela. Levante la alfombra del piso y retire la cubierta de la llanta de refacción 1.

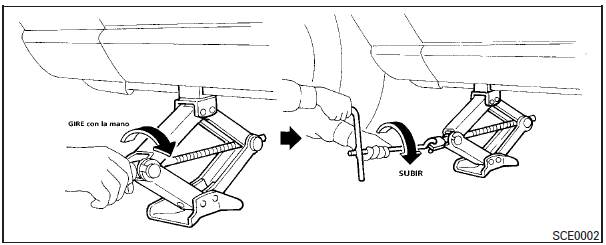

Para sacar el gato, quite las correas. Si fuera necesario, quite primero la llanta de refacción para facilitar el acceso a la correa del gato.
Si está equipado con espaciadores, quítelos antes de desmontar la llanta de refacción.
Retiro de la cubierta de la rueda (solo si está equipado)
PRECAUCIÓN No use las manos para hacer palanca y quitar las tapas o cubiertas de las ruedas.
Si lo hace, puede sufrir lesiones personales.
Para quitar la cubierta de rueda, use la barra del gato 1 como se ilustra.
Coloque un trapo 2 entre la rueda y la barra del gato para evitar que se dañe la rueda y la cubierta de rueda.
Tenga cuidado de no rayar la cubierta de la rueda o la superficie de ésta.
Levantamiento de vehículo con el gato y desmontaje de la llanta dañada
ADVERTENCIA
Si es necesario trabajar debajo del vehículo, colóquelo sobre soportes de seguridad.
Nunca use ninguna otra parte del vehículo para apoyar el gato.
Siempre consulte las ilustraciones correspondientes para conocer los puntos de levantamiento correctos para su modelo de vehículo y tipo de gato especificados.
Lea detenidamente la etiqueta de precauciones adherida al cuerpo del gato y siga las instrucciones.
1. Afloje cada tuerca de rueda una o dos vueltas hacia la izquierda con la llave para tuercas de rueda. No quite las tuercas de la rueda antes de levantar la llanta del suelo.
2. Coloque el gato directamente bajo el punto de levantamiento, según se ilustra, de modo que la parte superior del gato entre en contacto con el vehículo en el punto de ubicación del gato. Alinee la cabeza del gato entre las dos muescas en la parte delantera o trasera, tal como se indica. También ajuste la ranura de la cabeza del gato entre las muescas, tal como se indica.
El gato se debe usar en terrenos nivelados y firmes.
3. Para levantar el vehículo, sostenga firmemente la palanca del gato y la barra con ambas manos. Levante cuidadosamente el vehículo hasta que la llanta deje de hacer contacto con el piso. Quite las tuercas de las ruedas y luego desmonte la llanta.
Instalación de la llanta de refacción
La llanta de refacción está solamente diseñada para uso de emergencia. Para obtener información adicional, consulte Ruedas y llantas en la sección Mantenimiento y recomendaciones preventivas de este manual.
1. Limpie el lodo o suciedad de la superficie entre la rueda y el cubo.
2. Con cuidado coloque la llanta de refacción y apriete con la mano las tuercas lo más que pueda.
3. Con la llave para tuercas de rueda, apriete alternadamente las tuercas y en forma uniforme, tal como se ilustra, hasta que queden apretadas.
4. Baje lentamente el vehículo hasta que la llanta toque el suelo. Luego, con la llave para tuercas de rueda, apriete las tuercas firmemente en la secuencia ilustrada ( A , B , C , D ). Baje completamente el vehículo.
ADVERTENCIA
Esto puede causar un accidente.
Apriete las tuercas de las ruedas al par especificado con un torquímetro tan pronto como sea posible.
Par de apriete de las tuercas de rueda: 113 N*m (83 lb-pie)
Las tuercas de las ruedas se deben mantener apretadas en todo momento de acuerdo con las especificaciones. Se recomienda apretar las tuercas de las ruedas de acuerdo con las especificaciones en cada intervalo de lubricación.
Ajuste la presión de las llantas según la presión en FRÍO.
Presión en FRÍO: Después de que el vehículo se haya estacionado durante tres horas o más o se haya manejado por menos de 1.6 km (1 milla).
Las presiones de llantas en FRÍO aparecen en la etiqueta de las llantas.
5. Guarde en forma segura la llanta desinflada en el vehículo.
6. Instale el gato en su compartimiento y apriete la correa.
7. Coloque la cubierta de la llanta de refacción y la alfombra del piso de la compuerta trasera/cajuela sobre la llanta dañada.
8. Cierre la compuerta trasera/cajuela.
ADVERTENCIA
