Trabajar en el compartimento del motor

Fig. 313 Video relacionado

Cuando se hacen trabajos en el compartimento del motor, por ejemplo, al realizar operaciones de comprobación y de llenado de líquidos, pueden producirse heridas, quemaduras, accidentes e incluso incendios.

Por eso es imprescindible tener en cuenta las advertencias y observar las reglas generales de seguridad que se relacionan a continuación.

El compartimento del motor del vehículo es una zona que alberga peligros.

ATENCIÓN

Cuando se realizan trabajos en el vano motor, pueden producirse heridas, quemaduras, accidentes e incluso incendios.

• Pare el motor, quite la llave de contacto y conecte el freno de estacionamiento electrónico.

  Si el vehículo tiene cambio manual, coloque la palanca en punto muerto; si tiene cambio automático, sitúe la palanca selectora en P. Deje que se enfríe el motor.

• No abra nunca el capó si ve que del compartimento del motor está saliendo vapor o gotea líquido refrigerante. Espere hasta que deje de salir vapor y de gotear líquido refrigerante.
• No permita que los niños se acerquen al vano motor.
• No derrame nunca líquidos usados para el funcionamiento del vehículo sobre el compartimento del motor, ya que estos líquidos pueden inflamarse (p. ej., el anticongelante que contiene el líquido refrigerante).
• Evite cualquier cortocircuito en el sistema eléctrico, sobre todo en los puntos de la ayuda de arranque. La batería podría explotar.
• Si realiza trabajos en el compartimento del motor, tenga en cuenta que, aun con el contacto apagado, el ventilador del radiador se puede poner en marcha automáticamente, por lo que hay peligro de resultar herido.
• No cubra nunca el motor con materiales de aislamiento adicionales, por ejemplo, con una manta. ¡Peligro de incendio!
• No abra nunca el tapón del depósito del líquido refrigerante mientras el motor esté caliente. El sistema de refrigeración está bajo presión.
• Para protegerse la cara, las manos y los brazos contra el vapor caliente o bien el líquido refrigerante caliente que pueda salir, se debe cubrir el tapón con un paño grande al abrir el depósito.
• No olvide nunca ningún objeto en el vano motor, como paños o herramientas.
• Si se ve obligado a trabajar bajo el vehículo, asegúrelo con calzos y caballetes para evitar que se mueva. El gato hidráulico no bastará para sujetarlo y corre peligro de resultar lesionado.
• En el caso de que se deban realizar trabajos durante el arranque o con el motor en marcha, deberá tener siempre en cuenta el grave peligro que suponen los componentes con funcionamiento giratorio (como la correa Poli-V, el alternador y el ventilador del radiador) y el sistema de encendido de alta tensión. Además de esto tenga en cuenta lo siguiente:
  • No toque nunca los cables eléctricos del sistema de encendido.
  • Si lleva joyas, prendas de ropa sueltas o el cabello suelto evite cualquier contacto con piezas giratorias del motor.

    Existe peligro de muerte. Por ello, quítese primero las joyas, recoja su pelo y póngase ropa que vaya ceñida al cuerpo.

  • No acelere nunca con una velocidad engranada sin la debida precaución. El vehículo podría desplazarse incluso con el freno de mano puesto. Existe peligro de muerte.
• Le rogamos que tenga en cuenta también las advertencias que se relacionan a continuación para el caso de que sea necesario realizar trabajos en el sistema de combustible o en el sistema eléctrico:
  • Desconecte siempre la batería del vehículo de la red de a bordo.
  • No fume.
  • Evite siempre trabajar en lugares expuestos a llamas.
  • Tenga siempre a mano un extintor de incendios que funcione.

Nota relativa al medio ambiente

• Para reconocer a tiempo las fugas, se ha de controlar regularmente el suelo sobre el que aparca el vehículo. Llévelo al taller para que lo revisen si en el lugar donde ha estado aparcado el vehículo hay manchas de aceite o de otros líquidos.
• Los líquidos operativos que salen del vehículo son contaminantes. Por ello deberá controlar regularmente el suelo de debajo del vehículo. Si en el lugar donde ha estado aparcado el vehículo hay manchas de aceite o de otros líquidos, lleve el vehículo a un taller especializado para que lo revisen.

Aviso

En vehículos con volante a la derecha, alguno de los depósitos se encuentra en el otro lado del compartimento del motor  fig. 316.

Apertura y cierre del capó del motor

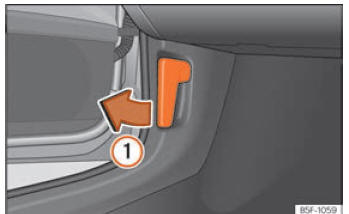

Fig. 314 Palanca de desbloqueo en el espacio reposapiés del conductor.

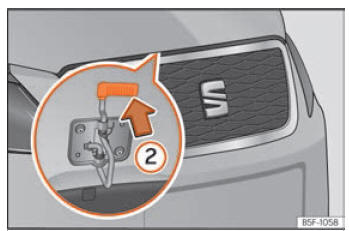

Fig. 315 Leva bajo el capó.

Abrir el capó del motor

El capó del motor se desbloquea desde dentro.

Antes de abrir el capó, asegúrese de que los brazos del limpiaparabrisas reposen sobre el parabrisas.

• Abra la puerta y tire de la palanca que hay debajo del tablero de instrumentos  fig. 314 1.
• Para levantar el capó haga presión hacia arriba sobre la leva situada debajo del capó  fig. 315 2. El gancho de sujeción queda desbloqueado.
• Puede abrir el capó. Suelte la varilla de sustentación y encájela en el lugar dispuesto para ello en el capó.

Cerrar el capó del motor

• Levante ligeramente el capó.
• Desenganche la varilla de sustentación volviendo a colocarla en su soporte a presión.
• A una altura de aproximadamente 30 cm déjelo caer para que quede bloqueado.

Si el capó queda mal cerrado, no presionar.

Abra de nuevo y deje caer como se indica anteriormente.

ATENCIÓN

Asegurese que el capó está bien cerrado.

Si se abre durante la marcha, puede ocasionar un accidente.

CUIDADO

Para evitar dañar el capó y los brazos del limpiaparabrisas, ábralo sólo con los brazos apoyados en el parabrisas.

Comprobación de niveles

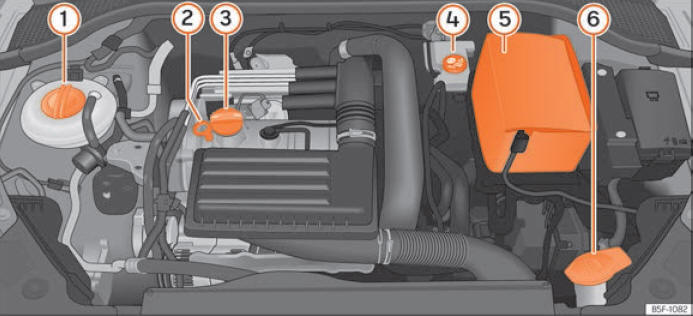

Fig. 316 Figura orientativa de la posición de los elementos.

Periódicamente se deberían comprobar los diferentes niveles de los fluidos del vehículo.

No confundir nunca los líquidos, pues de lo contrario el motor sufriría graves daños.

1. Depósito de expansión del líquido refrigerante
2. Varilla de medición del nivel de aceite del motor
3. Orificio de llenado de aceite del motor
4. Depósito del líquido de frenos
5. Batería (bajo la cubierta)
6. Depósito del limpiacristales

Aviso

La disposición de los componentes puede variar en función del motor.
