Volkswagen Scirocco > Cambiar fusibles

Introducción al tema

Debido a que el vehículo se sigue desarrollando continuamente, a que los fusibles se asignan en función del equipamiento y a que un fusible puede corresponder a varios consumidores, al cierre de la edición no había sido posible elaborar un cuadro general completo con las posiciones de los fusibles. En los concesionarios Volkswagen se puede solicitar información más detallada sobre la asignación de los fusibles.

Un fusible puede corresponder, por lo general, a varios consumidores. De igual modo, a un consumidor le pueden corresponder varios fusibles.

Los fusibles solo se deberán sustituir cuando se haya subsanado la causa de la avería. Si se vuelve a fundir un fusible poco después de cambiarlo, encargue a un taller especializado una revisión del sistema eléctrico.

ADVERTENCIA

¡El sistema eléctrico se encuentra bajo alta tensión y puede causar descargas eléctricas, quemaduras graves y la muerte!

• No toque nunca los cables eléctricos del sistema de encendido.
• Evite los cortocircuitos en el sistema eléctrico.

ADVERTENCIA

La utilización de fusibles inadecuados o reparados y el puenteo de un circuito eléctrico sin fusibles puede provocar un incendio y lesiones graves.

• No monte nunca fusibles con una protección superior. Sustituya los fusibles solo por otros del mismo amperaje (mismo color y grabado) y tamaño.
• No repare nunca un fusible.
• No sustituya nunca un fusible por una tira metálica, una grapa u otro objeto similar.

AVISO

• Para evitar daños en el sistema eléctrico del vehículo, antes de cambiar un fusible desconecte siempre el encendido, las luces y todos los consumidores eléctricos, y extraiga siempre la llave de la cerradura de encendido.
• Si se sustituye un fusible por otro de mayor amperaje, podrían producirse daños en algún otro punto del sistema eléctrico.
• Cuando estén abiertas, proteja las cajas de fusibles contra la suciedad y la humedad. La presencia de suciedad y humedad en las cajas de fusibles puede originar daños en el sistema eléctrico.

En el vehículo hay más fusibles de los indicados en este capítulo. Estos solo los debería cambiar un taller especializado.

Fusibles en el vehículo

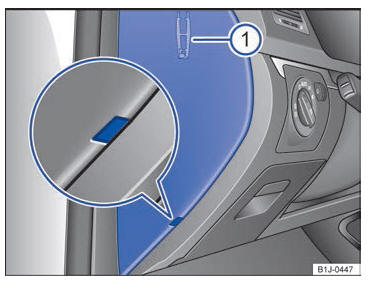

Fig. 145 En el tablero de instrumentos del lado del conductor: cubierta de la caja de fusibles.

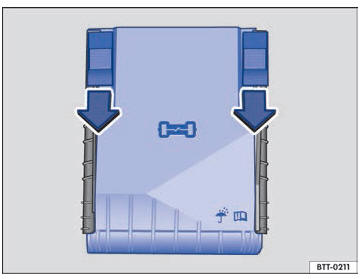

Fig. 146 En el vano motor: cubierta de la caja de fusibles.

Abrir la caja de fusibles del tablero de instrumentos

Encaje un objeto plano (el destornillador de las herramientas de a bordo, p. ej.) en el rebaje → fig. 145 (imagen ampliada) y desmonte la cubierta haciendo palanca con cuidado.

En el lado interior de la cubierta puede haber unas pinzas de plástico → fig. 145 1 para extraer fusibles.

Abrir la caja de fusibles del vano motor

• Abra el capó del motor .
• Para desbloquear la cubierta de la caja de fusibles, desplace las teclas de bloqueo hacia delante, en el sentido de las flechas → fig. 146.
• Retire la cubierta hacia arriba.
• Para montar la cubierta, colóquela sobre la caja de fusibles. Desplace las teclas de bloqueo hacia atrás, en el sentido contrario al de las flechas, hasta que encastren de forma audible.

AVISO

• Para evitar daños en el vehículo, desmonte las cubiertas de las cajas de fusibles con cuidado y vuelva a montarlas correctamente.
• Cuando estén abiertas, proteja las cajas de fusibles contra la suciedad y la humedad. La presencia de suciedad y humedad en las cajas de fusibles puede originar daños en el sistema eléctrico.

En el vehículo hay más fusibles de los indicados en este capítulo. Estos solo los debería cambiar un taller especializado.

Cambiar fusibles fundidos

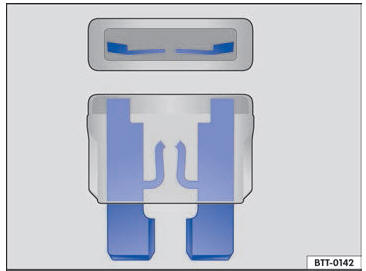

Fig. 147 Fusible fundido.

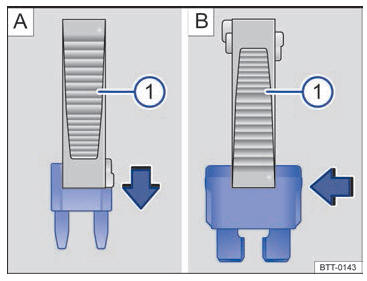

Fig. 148 Extraer o colocar el fusible con las pinzas de plástico: A - Fusible enchufable plano. B - Fusible tipo bloque.

Tipos de fusibles

• Fusibles enchufables planos estándar (ATO)
• Fusibles enchufables planos pequeños (MINI)

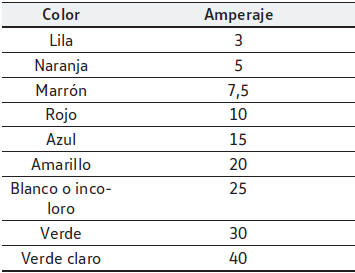

Identificación de los fusibles por el color

Pasos previos

• Desconecte el encendido, las luces y todos los consumidores eléctricos.
• Abra la caja de fusibles correspondiente.

Cómo reconocer un fusible fundido

• Ilumine el fusible con una linterna. De este modo podrá reconocer más fácilmente si el fusible está fundido.
• Un fusible fundido se reconoce por la tira de metal fundida → fig. 147.

Cambiar un fusible

• Retire las pinzas de plástico → fig. 148 1 situadas en la cubierta de la caja de fusibles.
• En el caso de los fusibles pequeños, agárrelos con las pinzas → fig. 148 1 desde arriba → fig. 148 A.
• En el caso de los fusibles más grandes, desplace las pinzas → fig. 148 1 lateralmente sobre el fusible → fig. 148 B.
• Extraiga el fusible.
• Si el fusible se ha fundido, sustitúyalo por uno nuevo del mismo amperaje (de igual color y grabado) y del mismo tamaño.
• Encaje las pinzas de plástico en el soporte de la cubierta de la caja de fusibles.
• Coloque de nuevo la cubierta o cierre la tapa de la caja de fusibles.

AVISO

Si se sustituye un fusible por otro de mayor amperaje, podrían producirse daños en algún otro punto del sistema eléctrico.
