Introducción al tema

Cambiar una lámpara exige cierta habilidad manual.

Por ello, en caso de inseguridad Volkswagen recomienda encargar el cambio de las lámparas a un taller especializado. Hay que acudir siempre a un profesional cuando se tengan que desmontar otras piezas del vehículo para poder cambiar la lámpara en cuestión. Volkswagen recomienda encargar el cambio de las lámparas a un concesionario Volkswagen.

Se debería llevar siempre en el vehículo una caja con las lámparas de repuesto necesarias para la seguridad vial. En los concesionarios Volkswagen se pueden adquirir lámparas de repuesto. En algunos países es obligatorio llevar lámparas de repuesto en el vehículo.

Circular con las lámparas del alumbrado exterior fundidas puede estar prohibido.

Especificaciones adicionales de las lámparas

Las especificaciones de algunas de las lámparas de los faros o de los grupos ópticos traseros montadas de fábrica pueden diferir de las de las lámparas convencionales. La denominación correspondiente figura en el casquillo o en la ampolla de la lámpara.

ADVERTENCIA

Si la vía no está bien iluminada y otros usuarios de la misma no ven el vehículo o lo ven solo con dificultad, pueden producirse accidentes.

ADVERTENCIA

Si se cambian las lámparas incorrectamente, pueden producirse accidentes y lesiones graves.

• Antes de realizar trabajos en el vano motor, lea y tenga en cuenta siempre las advertencias. El vano motor de cualquier vehículo es una zona peligrosa en la que pueden producirse lesiones graves.
• Las lámparas de descarga de gas funcionan con alta tensión y, si se manipulan de forma incorrecta, pueden provocar lesiones graves o mortales.
• Las lámparas H7 y las de descarga de gas se hallan bajo presión y pueden explotar al cambiarlas.
• Cambie la lámpara en cuestión únicamente cuando se haya enfriado completamente.
• No cambie nunca una lámpara si no conoce bien las operaciones necesarias. Si no está seguro de lo que hay que hacer, encargue los trabajos necesarios a un taller especializado.
• No toque la ampolla de la lámpara con los dedos. Las huellas que dejan los dedos se evaporan con el calor que despide la lámpara encendida y "ciegan" el reflector.
• En las carcasas de los faros (en el vano motor) y de los grupos ópticos traseros se encuentran piezas cortantes. Por ello, al cambiar las lámparas, protéjase las manos.

AVISO

Si, después de cambiar una lámpara, no se montan correctamente las tapas de goma o de plástico en la carcasa del faro, podrían producirse daños en el sistema eléctrico (sobre todo si entra agua).

Lista de comprobación "Información relativa al cambio de lámparas"

Lista de comprobación

Efectúe siempre las siguientes operaciones relativas al cambio de lámparas en el orden indicado:

1. En la medida de lo posible, sitúe el vehículo sobre un terreno llano y firme a una distancia prudencial del tráfico rodado tomando las medidas de seguridad necesarias.

2. Ponga y apriete bien el freno de mano.

3. Gire el mando de las luces a la posición 0.

4. Sitúe la palanca de los intermitentes en la posición básica.

5. En caso de cambio automático, sitúe la palanca selectora en la posición P.

6. Apague el motor y extraiga la llave de la cerradura de encendido.

7. En caso de cambio manual, engrane una marcha.

8. Espere a que se apague la iluminación exterior de orientación.

9. Espere a que se enfríe la lámpara en cuestión.

10. Compruebe visualmente si hay algún fusible fundido.

11. Cambie la lámpara en cuestión siguiendo las instrucciones. Sustituya las lámparas solo por otras nuevas del mismo tipo. La denominación correspondiente figura en el casquillo o en la ampolla de la lámpara.

12. Por norma general, no toque la ampolla de la lámpara con los dedos. Las huellas que dejan los dedos se evaporan con el calor de la lámpara encendida, se depositan sobre el reflector y reducen la intensidad luminosa del faro.

13. Después de cambiar una lámpara, compruebe que funciona. Si la lámpara no funciona, puede deberse a que la lámpara no esté montada correctamente, a que el conector no esté acoplado correctamente o, de nuevo, a un fallo de la lámpara.

14. Siempre que cambie una lámpara de la parte delantera del vehículo, encargue a un taller especializado la comprobación del reglaje de los faros.

ADVERTENCIA

Por su propia seguridad, no ignore esta importante lista de comprobación, pues de lo contrario se podrían producir accidentes y lesiones graves.

• Siga siempre las indicaciones de la lista de comprobación y tenga siempre en cuenta las medidas de seguridad de validez general.

AVISO

Para evitar dañar la pintura o alguna pieza del vehículo, retire y coloque las unidades de iluminación siempre con cuidado.

Cambiar las lámparas de los faros (lámparas halógenas)

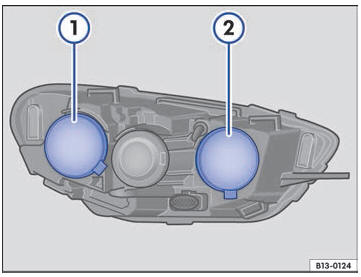

Fig. 139 En el vano motor: tapas del faro izquierdo.

1 luz de cruce, 2 luz de carretera o luz de posición.

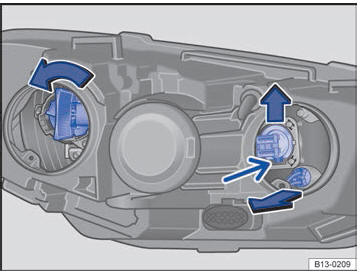

Fig. 140 En el vano motor: cambio de lámparas en el faro izquierdo.

No es necesario desmontar el faro para cambiar las lámparas.

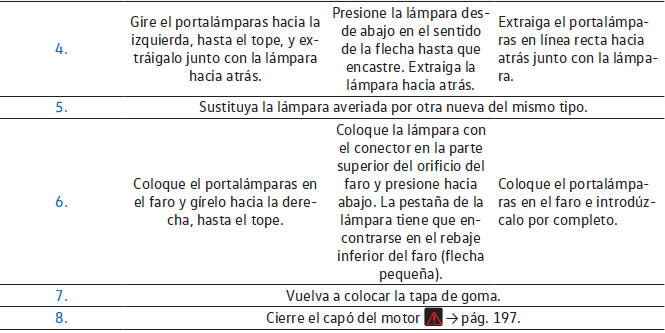

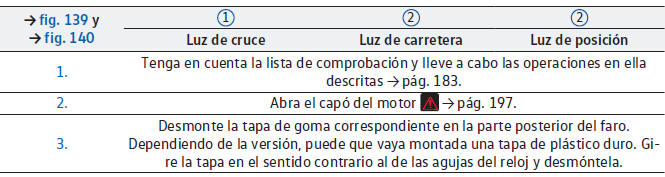

Realice las siguientes operaciones únicamente en el orden indicado:

Las figuras muestran el faro izquierdo por detrás. El faro derecho es simétrico.

Si la luz diurna es de tecnología LED, no es posible el cambio de los diodos luminosos por parte del usuario. Acuda a un taller especializado.

Cambiar las lámparas de los faros (lámparas de descarga de gas)

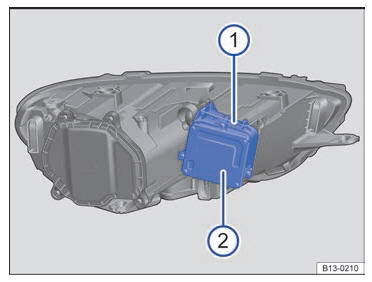

Fig. 141 En el vano motor: tapa del faro izquierdo.

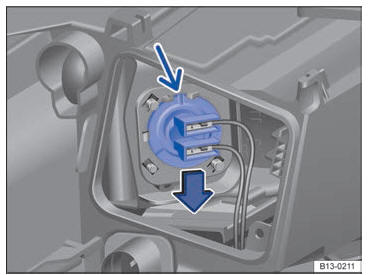

Fig. 142 En el vano motor: luz de curva estática.

Realice las siguientes operaciones únicamente en el orden indicado:

→ fig. 141 y → fig. 142

1. Tenga en cuenta la lista de comprobación y lleve a cabo las operaciones en ella descritas.

2. Abra el capó del motor.

3. Mueva el estribo de sujeción → fig. 141 1 de la parte posterior del faro hacia delante y retire la tapa → fig. 141 2.

4. Presione sobre la lámpara desde arriba hasta que se desencastre. Extraiga la lámpara hacia atrás.

5. Sustituya la lámpara averiada por otra nueva del mismo tipo.

6. Coloque la lámpara con el conector en la parte inferior del orificio del faro y presione hacia arriba. La pestaña de la lámpara tiene que encontrarse en el rebaje superior del faro → fig. 142 (flecha pequeña).

7. Coloque la tapa → fig. 141 2 y mueva el estribo de sujeción → fig. 141 1 hacia atrás hasta que se bloquee.

8. Cierre el capó del motor.

Cambiar las lámparas de descarga de gas

Para el cambio de las lámparas de descarga de gas, solicite la ayuda de personal especializado.

Las figuras muestran el faro izquierdo por detrás. La carcasa del faro derecho es simétrica.

Si las unidades de iluminación son de tecnología LED, no es posible el cambio de los diodos luminosos por parte del usuario. Acuda a un taller especializado.

Cambiar las lámparas situadas en el paragolpes delantero

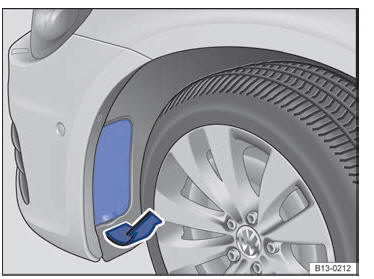

Fig. 143 En el guardabarros delantero izquierdo: desmontaje de la tapa.

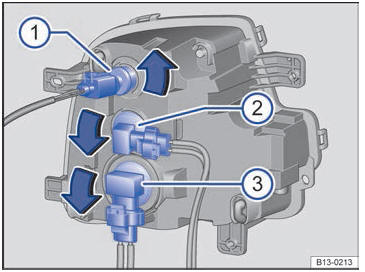

Fig. 144 En el lado izquierdo del paragolpes delantero: cambio de las lámparas del faro. 1 intermitente, 2 luz diurna, 3 luz antiniebla.

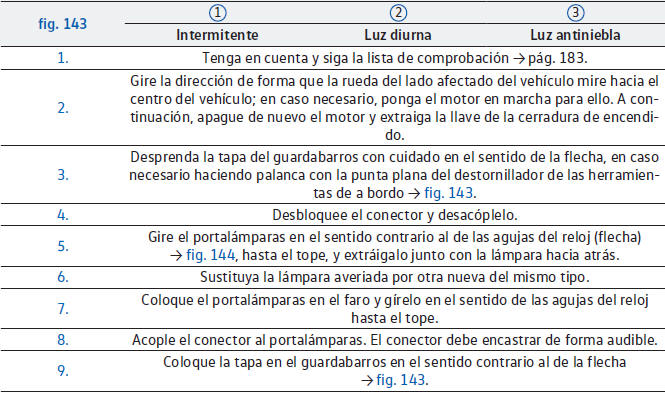

Realice las siguientes operaciones únicamente en el orden indicado:

AVISO

• Asegúrese de que el conector eléctrico esté colocado correctamente en la carcasa del faro.

  De este modo se evitan daños en el sistema eléctrico en caso de que entre agua.

• Procure no dañar la pintura del vehículo al desmontar y montar el faro.

Las figuras muestran el faro izquierdo. El faro derecho es simétrico.

En el caso de las unidades de iluminación de tecnología LED, no es posible el cambio de los diodos luminosos por parte del usuario. Acuda a un taller especializado.

Cambiar las lámparas de los grupos ópticos traseros situadas en la carrocería (de tecnología LED)

Estas unidades de iluminación son de tecnología LED. No es posible el cambio de los diodos luminosos (LED) por parte del usuario. La avería de algún diodo luminoso puede ser un indicio de que probablemente se averiarán otros más. En este caso, acuda a un taller especializado y solicite la comprobación de las unidades de iluminación y su sustitución en caso necesario. Volkswagen recomienda acudir para ello a un concesionario Volkswagen.

Cambiar las lámparas de la luz de matrícula (de tecnología LED)

Estas unidades de iluminación son de tecnología LED. No es posible el cambio de los diodos luminosos (LED) por parte del usuario. La avería de algún diodo luminoso puede ser un indicio de que probablemente se averiarán otros más. En este caso, acuda a un taller especializado y solicite la comprobación de las unidades de iluminación y su sustitución en caso necesario.

Problemas y soluciones

Alumbrado

Existe un fallo total o parcial en el alumbrado del vehículo o hay una avería en la luz de curva dinámica.

Compruebe el alumbrado del vehículo y, dado el caso, sustituya la lámpara en cuestión. Si todas las lámparas están bien o hay una avería en la luz de curva dinámica, acuda a un taller especializado.
