Volkswagen Scirocco > Multimedia

Subwoofer

VW Scirocco. Subwoofer

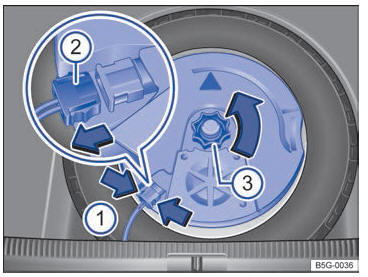

Fig. 125 En el maletero: desmontar el subwoofer (variante 1).

VW Scirocco. Subwoofer

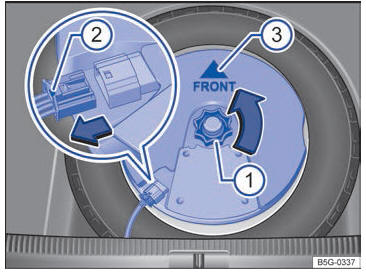

Fig. 126 En el maletero: desmontar el subwoofer (variante 2).

Para poder sacar la rueda de repuesto hay que desmontar primero el subwoofer.

Desmontar el subwoofer (variante 1)

  • Abra el portón del maletero y enganche el recubrimiento del piso en el borde superior del maletero.
  • Para desbloquear el conector → fig. 125 2 , comprima las pestañas de encastre → fig. 125 (flechas 1 ).
  • Desacople el conector 2 y deje el cable a un lado.
  • Desenrosque la ruedecilla 3 en el sentido contrario al de las agujas del reloj (flecha).
  • Extraiga el subwoofer con cuidado.

Desmontar el subwoofer (variante 2)

  • Abra el portón del maletero y enganche el recubrimiento del piso en el borde superior del maletero.
  • Desenrosque la ruedecilla → fig. 126 1 en el sentido contrario al de las agujas del reloj (flecha).
  • Para desbloquear el conector, presione el bloqueo que hay en el extremo del conector 2.
  • Desacople el conector en el sentido de la flecha y deje el cable a un lado.
  • Extraiga el subwoofer con cuidado.

Montar el subwoofer (variante 1)

  • Coloque el subwoofer en la base de la llanta con cuidado. Al hacerlo, la punta de la flecha "FRONT" que hay en el subwoofer deberá señalar hacia delante.
  • Acople el conector → fig. 125 2 hasta que encastre de forma audible.
  • Enrosque la ruedecilla 3 en el tornillo prisionero en el sentido contrario al de la flecha hasta que el subwoofer quede bien fijado.
  • Descuelgue el recubrimiento del piso y vuelva a colocarlo sobre el piso del maletero.

Montar el subwoofer (variante 2)

  • Coloque el subwoofer en la base de la llanta con cuidado. Al hacerlo, la punta de la flecha "FRONT" → fig. 126 3 que hay en el subwoofer deberá señalar hacia delante.
  • Acople el conector hasta que el bloqueo 2 encastre de forma audible.
  • Enrosque la ruedecilla 1 en el tornillo prisionero en el sentido de las agujas del reloj hasta que el subwoofer quede bien fijado.
  • Descuelgue el recubrimiento del piso y vuelva a colocarlo sobre el piso del maletero.
