Volkswagen Scirocco > Tapacubos
Introducción al tema
ADVERTENCIA
Si se utilizan tapacubos inadecuados o se montan
de forma incorrecta, pueden producirse accidentes
y lesiones graves.
Tapacubos central
Fig. 172 Desmontar el tapacubos central tirando de
él.

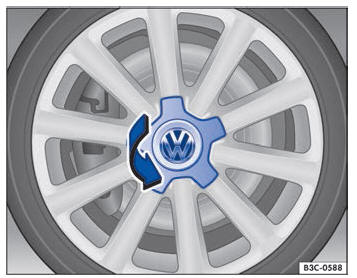

Fig. 173 Desmontar el tapacubos central girándolo.
El tapacubos central protege los tornillos de rueda
y se deberá volver a montar una vez cambiada
la rueda.
Para desmontar el tapacubos central hay que tirar
de él → fig. 172 o girarlo → fig. 173, dependiendo
de la versión.
Vehículos con tapacubos centrales que se
desmontan tirando
- Desmontar: Saque el gancho de alambre de las
herramientas de a bordo y engánchelo
en uno de los orificios del tapacubos
→ fig. 172.
- Tire del tapacubos en el sentido de la flecha.
- Montar: Presione el tapacubos contra la llanta
hasta que perciba que ha encastrado.
Vehículos con tapacubos centrales que se
desmontan girando
- Desmontar: Gire el tapacubos hacia la izquierda
o hacia la derecha hasta que se desprenda
de la llanta → fig. 173.
- Introduzca la mano por detrás de una de las
pestañas y tire del tapacubos.
- Montar: Coloque el tapacubos sobre el centro
de la llanta.
- Presione el tapacubos contra la llanta hasta
que perciba que ha encastrado.
Tapacubos integral

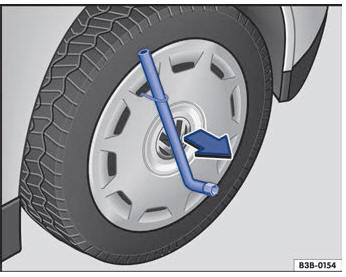

Fig. 174 Desmontar el tapacubos integral.
El tapacubos integral protege los tornillos de rueda
y se deberá volver a montar una vez cambiada
la rueda.
Desmontar el tapacubos integral
- Saque la llave de rueda y el gancho de alambre
de las herramientas de a bordo.
- Enganche el gancho de alambre en uno de los
huecos del tapacubos.
- Introduzca la llave de rueda por el gancho de
alambre → fig. 174 y tire del tapacubos en el
sentido de la flecha.
Montar el tapacubos integral
- Enrosque el tornillo de rueda antirrobo en la
posición → fig. 177 2 o 3.
- Presione el tapacubos sobre la llanta haciendo
coincidir el hueco para la válvula del neumático
con la válvula → fig. 177 1.
El tapacubos tiene que encastrar correctamente
por todo el contorno.
Caperuzas de los tornillos de rueda

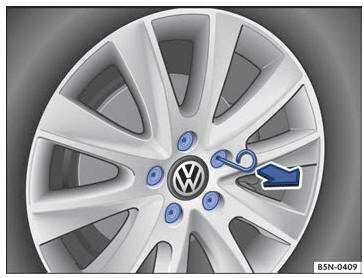

Fig. 175 Retirar las caperuzas de los tornillos de
rueda.
Las caperuzas protegen los tornillos de rueda y se
deberán volver a encajar hasta el tope una vez
cambiada la rueda.
Retirar y encajar las caperuzas
- Retirar: Saque el gancho de alambre de las herramientas
de a bordo.
- Introduzca el gancho de alambre en el orificio
de la caperuza → fig. 175 y tire en el sentido de
la flecha.
- Colocar: Encaje las caperuzas en los tornillos
de rueda hasta el tope.
El tornillo de rueda antirrobo tiene una caperuza
diferente. Esta caperuza solo es compatible con
el tornillo de rueda antirrobo y no sirve para los
tornillos convencionales.
