Mitsubishi Lancer > Fusibles

Ubicación del bloque de fusibles

Para evitar daños al sistema eléctrico debido a un cortocircuito o a una sobrecarga, cada circuito individual está equipado con un fusible. Los bloques de fusibles se ubican en el compartimiento de pasajeros y en el compartimiento del motor.

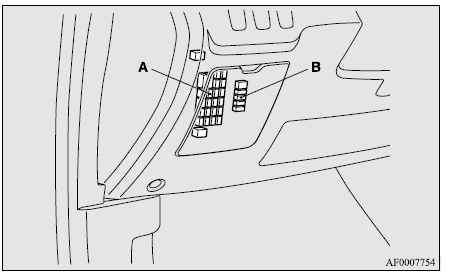

Compartimiento de pasajeros

Mitsubishi Lancer. Fusibles

  1. Bloque principal de fusibles
  2. Bloque secundario de fusibles

El bloque de fusibles en el compartimiento de pasajeros está ubicado detrás de la tapa de fusibles en el lado del conductor como se muestra.

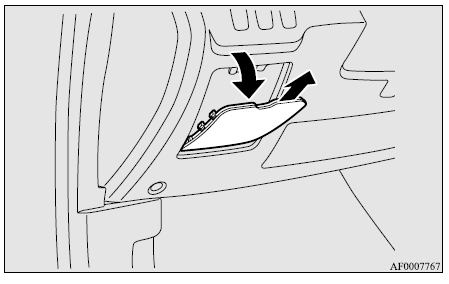

1. Abra el la tapa de fusibles y jálela para desmontarla.

Mitsubishi Lancer. Fusibles

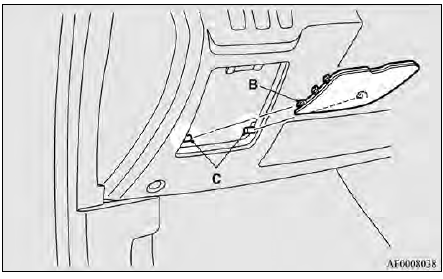

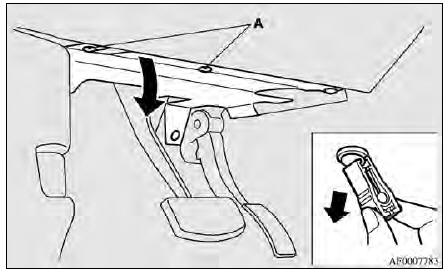

Para los vehículos con tapa inferior, utilice el extractor para aflojar los 2 clips (A) y empujar hacia abajo la tapa inferior.

Las pinzas se encuentra en el bloque de fusibles en el compartimiento del motor. Refiérase a "Reemplazo de fusibles".

Mitsubishi Lancer. Fusibles

ADVERTENCIA

  • Cuando cambie fusibles, no dañe el arnés de la bolsa de aire de las rodillas del conductor o accidentalmente golpee el área de la bolsa de aire con objetos duros.

    Métodos incorrectos de trabajo pueden ocasionar un despliegue accidental de la bolsa de aire de las rodillas del conductor o hacer inoperante la misma bolsa. Cualquiera de esas situaciones puede ocasionar lesiones serias o la muerte.

NOTA

  • Cuando termine asegúrese de colocar nuevamente las pinzas en el bloque de fusibles en el compartimiento del motor.

3. Para colocar nuevamente la tapa de fusibles (A) con la abrazadera (B) del tablero de instrumentos empuje la tapa para volver a meterla.

Mitsubishi Lancer. Fusibles

Compartimiento del motor

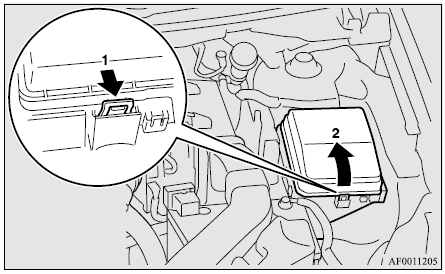

En el compartimiento del motor, el bloque de fusibles se ubica donde se muestra en la ilustración.

Mitsubishi Lancer. Fusibles

  1. Empuje la palanca de aseguramiento.
  2. Quite la cubierta del bloque de fusibles.

Capacidad de carga de los fusibles

Esta lista de fusibles muestra los nombres de los sistemas eléctricos y la capacidad de sus fusibles.

Hay fusibles de repuesto en la cubierta del bloque de fusibles en el compartimiento del motor. Siempre reemplace un fusible fundido con otro de la misma capacidad que el original.

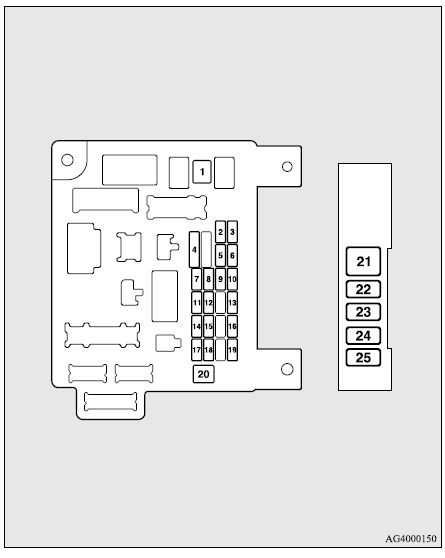

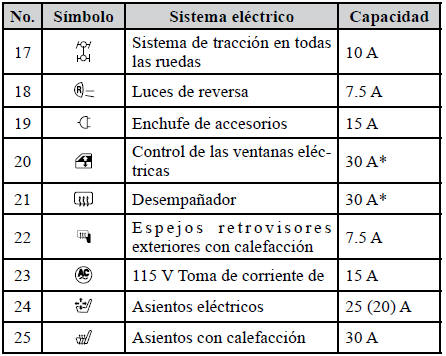

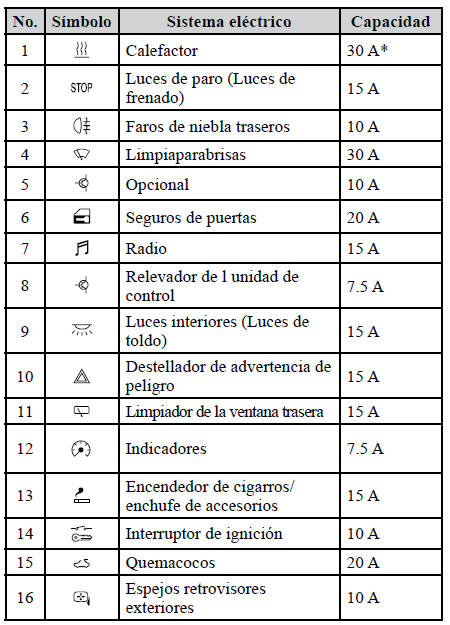

Tabla de ubicación de los fusibles en el compartimiento de pasajeros

Mitsubishi Lancer. Fusibles

Mitsubishi Lancer. Fusibles

Mitsubishi Lancer. Fusibles

* Cable fusible

  • Es posible que algunos fusibles no estén instalados en su vehículo dependiendo del modelo del vehículo o las especificaciones.
  • La tabla anterior muestra el equipo principal correspondiente a cada fusible.

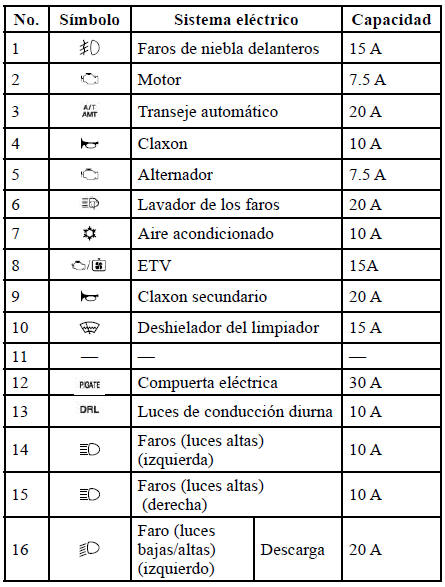

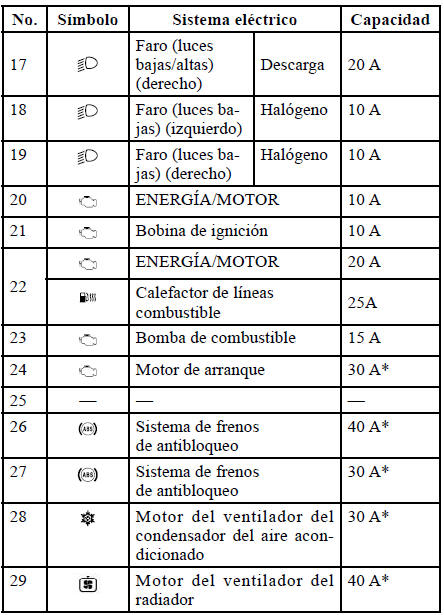

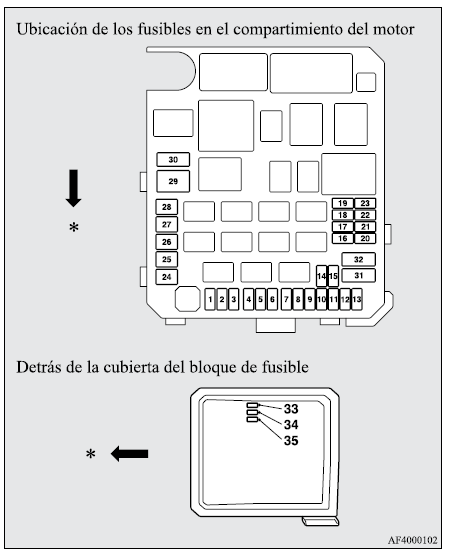

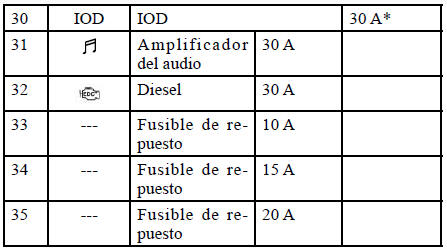

Tabla de ubicación de los fusibles en el compartimiento del motor

Mitsubishi Lancer. Fusibles

*- Frente del vehículo

Mitsubishi Lancer. Fusibles

Mitsubishi Lancer. Fusibles

Mitsubishi Lancer. Fusibles

* Cable fusible

  • Es posible que algunos fusibles no estén instalados en su vehículo dependiendo del modelo del vehículo o las especificaciones.
  • La tabla anterior muestra el equipo principal correspondiente a cada fusible.

No hay fusibles de repuesto de 7.5 A, 25 A ni 30 A. Si se funde un fusible de una de estas capacidades, reemplácelo temporalmente tomando prestado uno de los fusibles indicados a continuación.

7.5 A: 10 A fusible de repuesto
25 A 20 A fusible de repuesto
30 A 30 A Fusible del amplificador de audio

Reemplace el fusible prestado con un fusible que tenga la capacidad correcta lo más pronto posible.

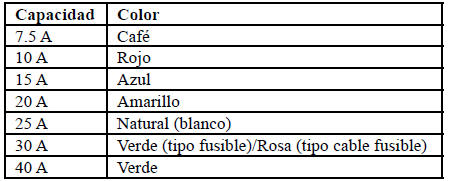

Identificación de los fusibles

Mitsubishi Lancer. Fusibles

Reemplazo de fusibles

1. Antes de reemplazar un fusible, apague siempre el componente eléctrico conectado al fusible y gire el interruptor de ignición a la posición "LOCK" (BLOQUEO).

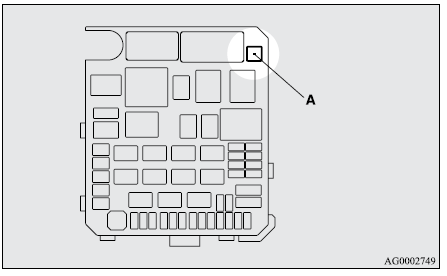

2. Hay un extractor de fusibles (A) en el bloque de fusibles del compartimiento del motor.

Mitsubishi Lancer. Fusibles

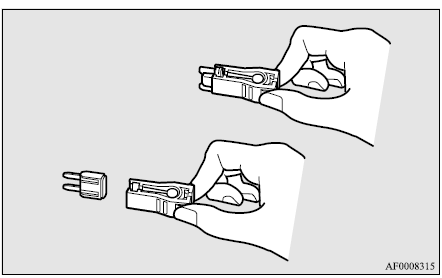

3. Engánchelo en el fusible que desea quitar y jale el fusible directamente hacia afuera del bloque de fusibles.

Mitsubishi Lancer. Fusibles

4. Utilice los diagramas de ubicación de los fusibles y las tablas de correspondencia para verificar que el fusible esté relacionado con el problema. Si el fusible no está fundido, algo más debe estar ocasionando el problema. Vaya a un Distribuidor autorizado Mitsubishi o a un taller de reparaciones de su elección para que se verifique el problema.

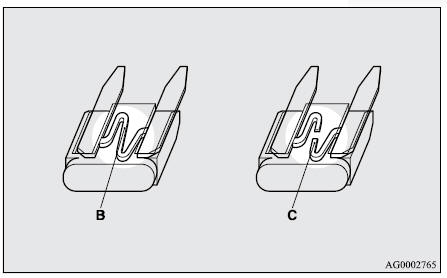

Mitsubishi Lancer. Fusibles

  1. El fusible está bien
  2. Fusible fundido

5. Inserte firmemente un nuevo fusible de la misma capacidad en la ranura adecuada.

PRECAUCIÓN

  • Nunca use un fusible con una capacidad mayor que la indicada ni un sustituto, como alambre, papel de aluminio, etc. Esto ocasionaría que el cableado se caliente y podría causar un incendio.
  • Si el fusible de repuesto se funde de nuevo después de un tiempo corto, solicite a un Distribuidor autorizado Mitsubishi o a un taller de reparaciones de su elección que revise el sistema eléctrico para encontrar y corregir la causa.
