Ventilas

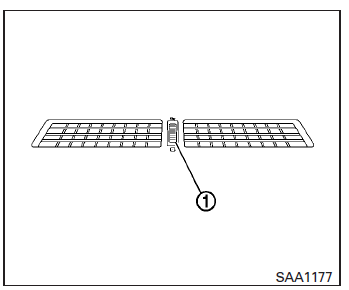

Centrales
Centrales superiores

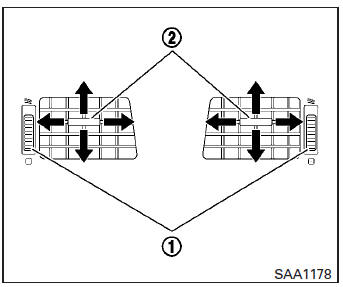

Laterales

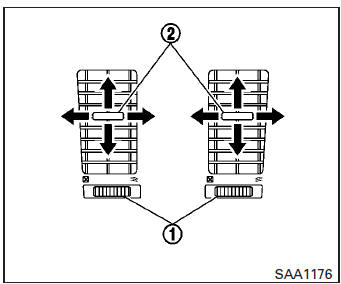

Ajustar flujo de aire en abierto/cerrado 1
Ajustar dirección del flujo de aire 2
Calefacción y aire acondicionado (manual) (solo si está equipado)
ADVERTENCIA
También, en días calurosos y soleados, las temperaturas en un vehículo cerrado rápidamente pueden elevarse y causar lesiones graves o posiblemente fatales a personas o animales.
NOTA:

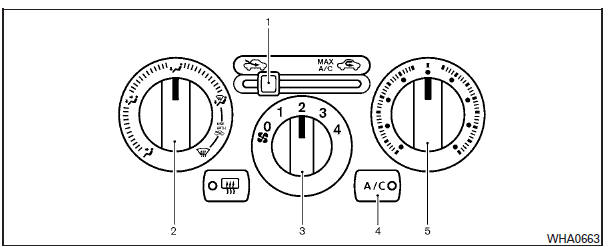

Controles
Selector de control del venti
El selector de control del ventilador activa y desactiva el ventilador y controla la velocidad de este.
Selector de control del flujo de aire
El selector de control del flujo de aire le permite seleccionar las salidas del flujo de aire.
- El aire fluye por las ventilas centrales y laterales.
- El aire fluye por las ventilas centrales y laterales y por las salidas del piso.
- El aire fluye principalmente por las salidas de piso.
- El aire fluye por las salidas del desescarchador y por las de piso.
- El aire fluye principalmente por las salidas del desescarchador.
Selector de control de temperatura
El selector de control de temperatura le permite ajustar la temperatura de salida de aire. Para bajar la temperatura, gire el selector a la izquierda.
Para aumentar la temperatura, gire el selector a la derecha.
Aire exterior
Mueva la palanca de admisión de aire a la posición . El flujo de aire se obtiene del exterior del vehículo.
Recirculación del aire Mueva la palanca de admisión de aire a la posición para recircular el aire del interior del vehículo.
Use la posición :
al manejar en un camino con mucho polvo.
para evitar que los gases de otros vehículos entren al compartimiento de pasajeros.
para obtener el enfriamiento máximo al usar el aire acondicionado.
Botón del aire acondicionado (solo si está equipado)
Ponga en marcha el motor, gire el selector de control del ventilador a la posición deseada y presione el botón A/C para encender el aire acondicionado. La luz indicadora se enciende cuando el aire acondicionado está funcionando.
Para apagar el aire acondicionado, presione nuevamente el botón A/C.
La función de enfriamiento del aire acondicionado opera solo cuando el motor está funcionando.
Interruptor del desescarchador del cristal trasero Para obtener información adicional acerca del interruptor del desescarchador del cristal trasero, consulte Interruptor del desescarchador del cristal trasero en la sección Instrumentos y controles de este manual
Funcionamiento de la calefacción

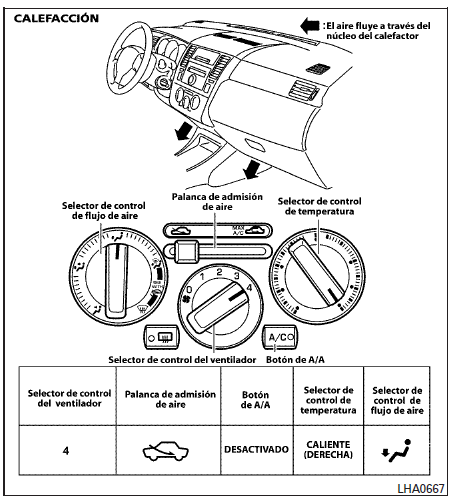

Calefacción
Este modo se usa para dirigir el aire caliente a las salidas de piso. Parte del aire también fluye por las salidas del desescarchador.
1. Mueva la palanca de admisión de aire a la posición para calefacción normal.
2. Gire el selector de control del flujo de aire a la posición .
3. Gire el selector de control del ventilador a la posición deseada.
4. Gire el selector de control de temperatura a la posición deseada entre la posición intermedia y de calor.
Ventilación
Este modo dirige el aire exterior a las ventilas laterales y centrales.
1. Mueva la palanca de admisión de aire a la posición .
2. Gire el selector de control del flujo de aire a la posición .
3. Gire el selector de control del ventilador a la posición deseada.
4. Gire el selector de control de temperatura a la posición deseada.

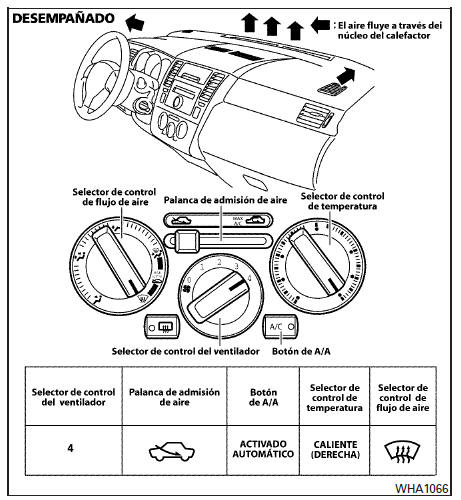

Desempañar o desescarchar
Este modo dirige el aire a las salidas del desescarchador para desempañar/desescarchar las ventanillas.
1. Mueva la palanca de admisión de aire a la posición .
2. Gire el selector de control del flujo de aire a la posición .
3. Gire el selector de control del ventilador a la posición deseada.
4. Gire el selector de control de temperatura a la posición deseada entre la posición intermedia y de calor.
Cuando elija las posiciones o , presione el botón A/C para encender el aire acondicionado y tener un mejor desempeño. Esto deshumedecerá el aire y ayudará a desempañar las ventanillas.

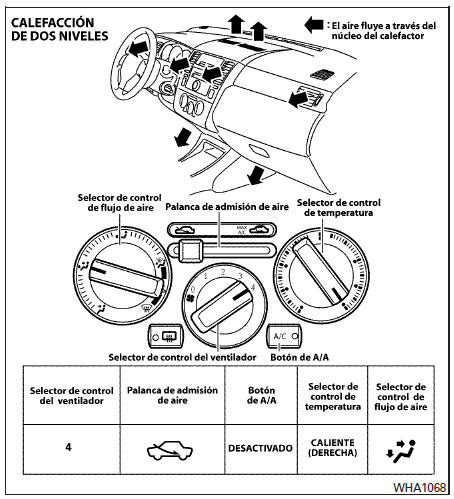

Calefacción en dos niveles
Este modo dirige el aire más frío por las ventilas laterales y centrales y el aire más caliente por las salidas del piso. Cuando el selector de control de temperatura se mueve a la posición de calor total o de frío total, el aire de las ventilas y de las salidas del piso tiene la misma temperatura.
1. Mueva la palanca de admisión de aire a la posición .
2. Gire el selector de control del flujo de aire a la posición .
3. Gire el selector de control del ventilador a la posición deseada.
4. Gire el selector de control de temperatura a la posición deseada.

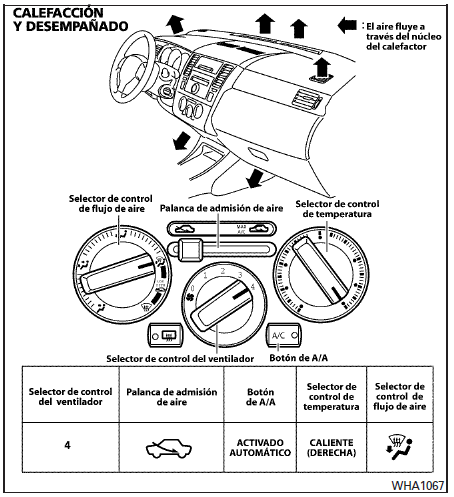

Calefacción y desempañado
Este modo calienta la cabina y desempaña el parabrisas.
1. Mueva la palanca de admisión de aire a la posición .
2. Gire el selector de control del flujo de aire a la posición .
3. Gire el selector de control del ventilador a la posición deseada.
4. Gire el selector de control de temperatura a la posición deseada entre la posición intermedia y de calor.
Cuando elija las posiciones o , presione el botón A/C para encender el aire acondicionado y tener un mejor desempeño. Esto deshumedecerá el aire y ayudará a desempañar las ventanillas.
Recomendaciones de operación
Limpie la nieve y el hielo de las plumillas del limpiaparabrisas y la entrada de aire en la parte delantera del parabrisas. Esto mejora el funcionamiento de la calefacción.
Funcionamiento del aire acondicionado (solo si está equipado)
Arranque el motor, gire el selector de control del ventilador a la posición deseada y presione el botón A/C para activar el aire acondicionado.
Una vez que el aire acondicionado esté activado, al funcionamiento de la calefacción se agregan las funciones para enfriar y deshumedecer.
La función de enfriamiento del aire acondicionado opera solo cuando el motor está funcionando.

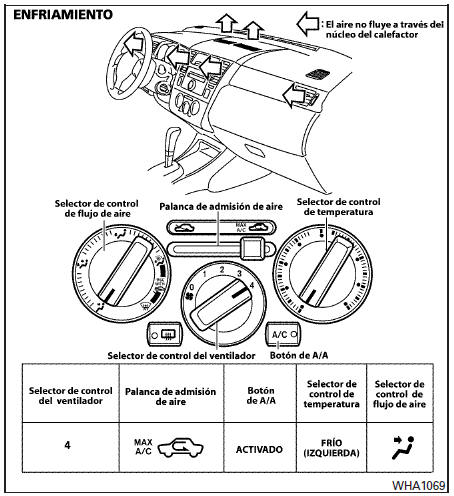

Enfriamiento
Este modo se usa para enfriar y deshumedecer el aire.
1. Mueva la palanca de admisión de aire a la posición .
2. Gire el selector de control del flujo de aire a la posición .
3. Gire el selector de control del ventilador a la posición deseada.
4. Presione el botón A/C. Se enciende la luz indicadora.
5. Gire el selector de control de temperatura a la posición deseada.
Calefacción deshumedecida
Este modo se usa para calentar y deshumedecer el aire.
1. Mueva la palanca de admisión de aire a la posición .
2. Gire el selector de control del flujo de aire a la posición .
3. Gire el selector de control del ventilador a la posición deseada.
4. Presione el botón A/C. Se enciende la luz indicadora.
5. Gire el selector de control de temperatura a la posición deseada.
Desempañador deshumedecido
Este modo se usa para desempañar las ventanillas y deshumedecer el aire.
1. Mueva la palanca de admisión de aire a la posición .
2. Gire el selector de control del flujo de aire a la posición .
3. Gire el selector de control del ventilador a la posición deseada.
4. Gire el selector de control de temperatura a la posición deseada.
Recomendaciones de operación
Esto ayuda a evitar daño en el sistema debido a la falta de lubricación.
Para obtener información adicional, consulte Si el vehículo se sobrecalienta en la sección En caso de emergencia de este manual.
Tablas de flujo de aire
Las siguientes tablas muestran el botón y las posiciones del selector para calefacción, enfriamiento o desescarche MÁXIMO Y RÁPIDO. La palanca de admisión de aire fresco siempre debe estar en la posición para la calefacción y el desescarche.
