Seat Leon > Ayuda de aparcamiento Plus

Descripción

Seat Leon. Ayudas para aparcar y maniobrar

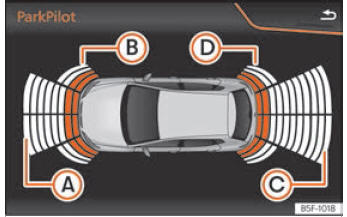

Fig. 290 Visualización de ayuda al aparcamiento en la pantalla del sistema Easy Connect.

La Ayuda de aparcamiento Plus asiste al conductor mediante avisos visuales y acústicos sobre objetos detectados delante y detrás del vehículo.

Los parachoques llevan sensores integrados.

Cuando detectan un obstáculo, lo indican mediante señales acústicas y en el sistema Easy Connect  fig. 290.

En caso de acercarse a un obstáculo, se puede saber si es de la zona delantera o trasera del vehículo eligiendo diferentes frecuencias sonoras.

El alcance de medición aproximado de los sensores es de:

  1. 1,20 m
  2. 0,60 m
  3. 1,60 m
  4. 0,60 m

A medida que se acerque al obstáculo, aumentará la frecuencia de las señales acústicas.

A unos 0,30 m la señal será constante: ¡deténgase! Si se mantiene la separación, el volumen del aviso reduce al cabo de unos 4 segundos.

Manejo de la Ayuda de aparcamiento

Seat Leon. Ayudas para aparcar y maniobrar

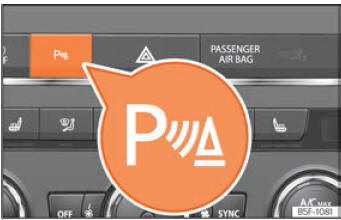

Fig. 291 Consola central: tecla de la ayuda de aparcamiento.

Conexión y desconexión manual de la Ayuda de aparcamiento

  • Pulse la tecla una vez.

Desconexión manual de la visualización de la Ayuda de aparcamiento (las señales acústicas permanecen activas)

  • Pulse una tecla de menú principal del sistema de infotainment montado de fábrica.
  • O BIEN: pulse el botón de función ATRÁS .

Conexión automática de la Ayuda de aparcamiento

  • Engrane la marcha atrás.
  • O BIEN: si circula hacia adelante a una velocidad inferior a 15 km/h (9 mph) y se encuentra un obstáculo, este se detecta cuando está a menos de 95 cm. aprox. Si la conexión automática está activada, se muestra una visualización reducida  fig. 292.
  • O BIEN: si el vehículo se desplaza hacia atrás una determinada distancia (entre 10 y 20 cm. aprox. en función de si se detecta o no un obstáculo)

Desconexión automática de la Ayuda de aparcamiento

  • Sitúe la palanca selectora en P.
  • O BIEN: circule a más de 15 km/h (9 mph) hacia adelante.

Supresión temporal del sonido de la Ayuda de aparcamiento

  • Pulse el botón de función .

Cambio de la visualización reducida al modo de pantalla completa

  • Engrane la marcha atrás.
  • O BIEN: pulse sobre la figura del coche de la visualización reducida.
  • O BIEN: si el vehículo se desplaza hacia atrás una determinada distancia (entre 10 y 20 cm. aprox. en función de si se detecta o no un obstáculo).

Cambio a la imagen del asistente de marcha atrás (Rear View Camera "RVC")

  • Engrane la marcha atrás.
  • O BIEN: pulse el botón de función RVC.

Al conectar el sistema se oirá una señal de confirmación y se iluminará el símbolo de la tecla.

Activación automática

Seat Leon. Ayudas para aparcar y maniobrar

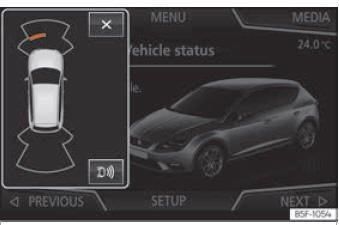

Fig. 292 Indicación en miniatura de la activación automática

Al conectarse automáticamente la Ayuda de aparcamiento Plus se visualiza la figura del vehículo y los segmentos en la pantalla  fig. 292.

Funciona tan sólo cada vez que se reduzca por vez primera la velocidad por debajo de los 15 km/h (9 mph).

Si se desactiva mediante la tecla , para que vuelva a activarse automáticamente, deberá realizarse una de las siguientes acciones:

  • Desconectar y volver a conectar el encendido.
  • O BIEN: circular hacia adelante a más de 15 km/h (9 mph) aprox.
  • O BIEN: poner y quitar la palanca de la posición P.
  • O BIEN: conectar y desconectar la activación automática en el sistema Easy Connect.

La activación automática de la ayuda de aparcamiento se puede conectar y desconectar en el sistema Easy Connect.

  • Conecte el encendido.
  • Seleccione: tecla del infotainment > Vehículo > AJUSTES > Aparcar y maniobrar.
  • Seleccione Activación automática. Si la casilla está marcada , la función está conectada.

Si se ha activado de manera automática, sólo se emitirá un aviso acústico cuando los obstáculos de delante se encuentren a menos de 50 cm. aprox.

CUIDADO

La conexión automática de la Ayuda de aparcamiento sólo funciona si se circula muy lentamente. Si no se adapta el estilo de conducción a las circunstancias, se puede provocar un accidente y ocasionar lesiones graves.

Segmentos de la indicación visual

Seat Leon. Ayudas para aparcar y maniobrar

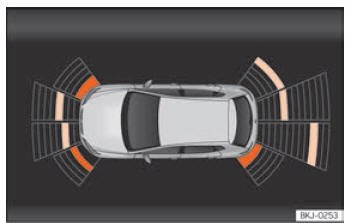

Fig. 293 Visualización de ayuda al aparcamiento en la pantalla del sistema Easy Connect.

La indicación óptica de los segmentos funciona del siguiente modo:

  • Segmentos blancos: el obstáculo está a más de 30 cm aprox., fuera de la trayectoria o en el sentido contrario de marcha. También se muestran cuando tenemos activado el freno de estacionamiento electrónico.
  • Segmentos amarillos: los obstáculos están dentro de la trayectoria del vehículo y a más de 30 cm aprox. de distancia.
  • Segmentos rojos: los obstáculos se encuentran a una distancia inferior a 30 cm aprox.

Con Media System Plus, Navi System o Navi System Plus, una estela señalará la trayectoria prevista en función del giro del volante.

Cuando el obstáculo se encuentre en el sentido del vehículo, se escuchará el aviso acústico correspondiente.

Cuando se visualice el penúltimo segmento se habrá alcanzado la zona de colisión. En la zona de colisión, los obstáculos se representan en rojo -también aquéllos fuera del recorrido-.

Ajustar las indicaciones y las señales acústicas

Las indicaciones y las señales acústicas se ajustan en el Easy Connect.

Activación automática

on

off

Volumen delantero

Volumen en el área delantera y lateral.

Ajustes/agudeza de sonido delantero

Tono del sonido en el área delantera.

Volumen trasero

Volumen en el área trasera.

Ajustes/agudeza de sonido trasero

Tono del sonido en el área trasera.

Atenuar volumen

Con la ayuda de aparcamiento conectada, se reducirá el volumen de la fuente de audio en función de la opción elegida.

Mensajes de error

Si en el cuadro de instrumentos aparece un mensaje de un error o avería en la Ayuda de aparcamiento existe una anomalía.

Si no desaparece la anomalía antes de desconectar el encendido, la próxima vez que conecte la ayuda de aparcamiento, no se indicará.

En caso de avería de algún sensor posterior, tan sólo se mostrarán los obstáculos en las áreas A y B  fig. 290. En caso de avería de algún sensor delantero, únicamente se mostrarán los obstáculos en las áreas C y D. Se muestra el símbolo .

Recomendamos acuda a un taller especializado para que subsanen la avería.

Conducción con remolque

En los vehículos con enganche para remolque montado de fábrica, cuando el remolque esté conectado, los sensores posteriores no se activarán al engranar la marcha atrás o pulsar la tecla ; por lo que no se indicará ni en pantalla ni mediante señales acústicas los posibles objetos en la parte trasera y a los lados del vehículo.

En la pantalla solo se mostrarán los objetos detectados en la parte delantera y se ocultará la visualización de la trayectoria.

Función frenado en maniobra

Válido sólo con Ayuda de aparcamiento Plus

La función de frenado de emergencia sirve para minimizar el daño de las posibles colisiones.

Dependiendo del equipamiento, si la Ayuda de aparcamiento está activa, la función de frenado en maniobra activa el frenado de emergencia cuando se detecta un obstáculo con peligro de colisión en la trayectoria, en cualquiera de los sentidos de la marcha.

La función no frenará si la activación de la Ayuda de aparcamiento es debida a una activación automática. Para su funcionamiento, la velocidad de maniobra debe ser entre 2,5-10 km/h (1,5-6 mph) para la zona delantera y entre 1,5-10 km/h (1-6 mph) para la zona trasera.

Tras una intervención, la función de frenada al maniobrar queda inactiva en el mismo sentido de la marcha durante 5 metros. Tras cambiar de marcha o tras cambiar la palanca selectora de posición la función vuelve a estar activa. Se aplican la limitaciones de la Ayuda de aparcamiento.

La función frenado en maniobra se ajusta en el sistema Easy Connect con la tecla > Vehículo > AJUSTES > Aparcar y maniobrar.

  • on - permite el uso de la función frenado en maniobra.
  • off - no permite el uso de la función frenado en maniobra.

Supresión temporal de la frenada de emergencia

  • Al desactivar la función con la tecla de Frenado en maniobra que aparece en la pantalla de Ayuda de aparcamiento del sistema Easy Connect.
  • Al abrir cualquiera de las puertas del coche, maletero o capó.
