Seat Leon > Cuadro de instrumentos analógico/digital

Cuadro de instrumentos analógico

Seat Leon. Instrumentos y testigos de control

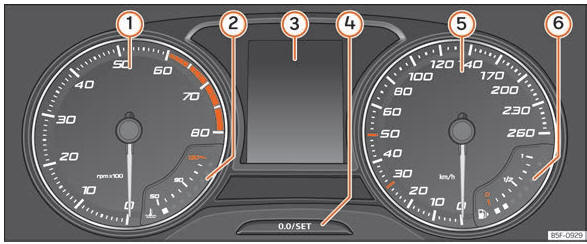

Fig. 74 Cuadro de instrumentos en el tablero de instrumentos.

Explicaciones sobre los instrumentos  fig. 74:

  1. Cuentarrevoluciones (del motor en marcha, en cientos de vueltas por minuto).
  2. Indicador de la temperatura del refrigerante del motor  o indicador del nivel de gas natural en los vehículos con motor de gas natural (CNG).
  3. Indicaciones en pantalla.
  4. Botón de ajuste y visualización.
  5. Velocímetro.
  6. Indicador del nivel de combustible.

Cuadro de instrumentos digital (SEAT Digital Cockpit)

Seat Leon. Instrumentos y testigos de control

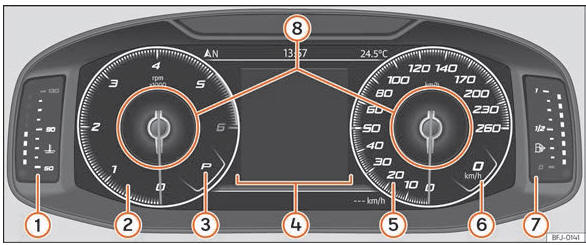

Fig. 75 SEAT Digital Cockpit en el tablero de instrumentos (vista clásica).

Explicaciones sobre los instrumentos:

  1. Indicador de la temperatura del refrigerante del motor.
  2. Cuentarrevoluciones. Revoluciones por minuto del motor en marcha.
  3. Marcha engranada o posición de la palanca selectora seleccionada actualmente
  4. Indicaciones de la pantalla.
  5. Velocímetro.
  6. Indicador digital de la velocidad.
  7. Indicador del nivel de combustible.
  8. Perfiles de información.

El SEAT Digital Cockpit es un cuadro de instrumentos digital con una pantalla TFT en color de alta resolución. Dispone de 3 vistas accesibles mediante la tecla del volante multifunción. Seleccionando diferentes perfiles de información se pueden visualizar indicaciones adicionales a las de los instrumentos circulares clásicos, como los datos de la navegación, multimedia o los datos de viaje.

Las 3 vistas son:

  • Vista Clásica
  • Digital maps (sin perfiles de información)
  • Semicircular watches

En todas las vistas se mostrará información en la pantalla sobre audio, teléfono, datos de viaje, estado del vehículo, navegación1) y asistentes a la conducción1).

En la Vista Clásica y en Semicircular watches se tiene la posibilidad de personalizar la información que aparece en Perfiles de información  fig. 75 8.

1) En función de la versión.

Perfiles de información

Mediante la opción CUADRO INSTRUM (tecla de infotainment > Vehículo > Vista > Cuadro instrumentos) se puede elegir entre las diferentes opciones de visualización de la información que aparecerá en el SEAT Digital Cockpit.

Vista Clásica

Las agujas de revoluciones por minuto y velocímetro aparecen en toda su longitud  fig. 75.

Vista 1, 2, 3 o AUTOMÁTICA1)

Personalización de la información que aparecerá en el SEAT Digital Cockpit. Sólo podrán aparecer 2 de esas informaciones simultáneamente pero el usuario es el que determina cuales de ellas desea que se visualicen y en qué orden lo harán desplazando el dedo verticalmente sobre las esferas.

En función de la versión se podrán memorizar las Vistas saliendo del menú o manteniendo pulsada la tecla Vista correspondiente.

  • Consumo. Representación gráfica del consumo actual e indicación digital del consumo medio.
  • Audio. Indicación digital de la reproducción de audio actual.
  • Altitud. Indicación digital de la altura actual sobre el nivel del mar.
  • Brújula. Indicación digital de la brújula.
  • Información sobre la llegada al destino.

Indicación digital del tiempo de viaje restante, de la distancia hasta el lugar de destino y de la hora de llegada estimada.

  • Autonomía. Indicación digital de la autonomía restante.
  • Duración de viaje.
  • Guía al destino.
  • Trayecto. Indicación digital del trayecto recorrido.
  • Asistentes. Representación gráfica de diferentes sistemas de asistencia.
  • Señales de tráfico. Visualización de las señales de tráfico detectadas.
  • Navegación. Representación gráfica de la navegación por flechas.

En función del equipamiento, el número y el contenido de los perfiles de información seleccionables puede variar.

1) Informaciones prefijadas en función del "Modo de Conducción" seleccionado.

Mapa de navegación en el SEAT Digital Cockpit

Seat Leon. Instrumentos y testigos de control

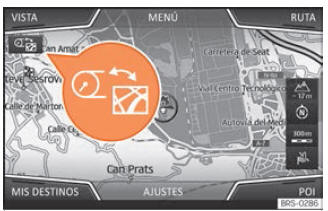

Fig. 76 Sistema de infotainment: tecla de traspaso de mapa

En función del equipamiento, el SEAT Digital Cockpit puede mostrar un mapa detallado.

Para ello, seleccione la opción de menú Navegación en el cuadro de instrumentos.

En función del equipamiento el mapa de navegación se puede mostrar en el SEAT Digital Cockpit o en el sistema de Infotainment o en ambos a la vez. En caso de que se muestre solo en el sistema de Infotainment, en el SEAT Digital Cockpit solo se mostrarán las flechas de maniobras.

Traspaso de mapa de navegación

Mediante la tecla de traspaso de mapa  fig. 76, el mapa se traspasa del sistema de Infotainment al SEAT Digital Cockpit y viceversa.

Mediante la ruedecilla derecha del volante multifunción, estando en menú Navegación, se puede volver a traspasar el mapa al Sistema de Infotainment.

Indicaciones en la pantalla

Cuadro de instrumentos
