Seat Leon > Fusibles

Introducción al tema

En principio, un fusible puede estar asignado a varios dispositivos. Por el contrario, es posible que a un dispositivo le correspondan varios fusibles.

Sustituya los fusibles sólo si se ha solucionado la causa del error. Si se vuelve a fundir un fusible poco después de cambiarlo, habrá que verificar el sistema eléctrico en un taller especializado.

ATENCIÓN

¡Con la alta tensión del sistema eléctrico se pueden recibir descargas y graves quemaduras, pudiendo llegar a causar la muerte!

  • No toque nunca los cables eléctricos del sistema de encendido.
  • Evite provocar un cortocircuito en el sistema eléctrico.

ATENCIÓN

Utilizar fusibles inadecuados, reparar fusibles y puentear un circuito de corriente sin fusibles puede ocasionar un incendio y graves lesiones.

  • Nunca utilice fusibles de mayor valor.

    Sustituya los fusibles únicamente por fusibles del mismo amperaje (mismo color y grabado) y tamaño.

  • No sustituya nunca los fusibles por una tira metálica, una grapa o similar.

CUIDADO

  • Para no dañar el sistema eléctrico del vehículo, antes de sustituir un fusible deberán apagarse siempre el encendido, las luces y el resto de dispositivos eléctricos, y extraer la llave del contacto.
  • Proteja las cajas de fusibles abiertas para evitar que entre suciedad o humedad, ya que pueden originar daños en el sistema eléctrico.

Aviso

  • A un dispositivo le pueden corresponder varios fusibles.
  • Un fusible puede pertenecer también a varios dispositivos.
  • En el vehículo hay más fusibles de los indicados en este capítulo.

Fusibles en el interior del vehículo

Seat Leon. Fusibles y lámparas

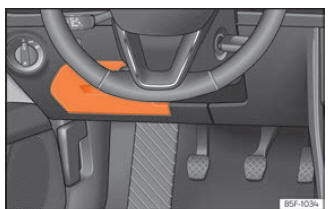

Fig. 51 En el tablero de instrumentos del lado del conductor: tapa de la caja de fusibles.

Abrir y cerrar la caja de fusibles situada debajo del tablero de instrumentos

  • Abrir: abata la cubierta hacia abajo  fig. 51.
  • Cerrar: abata la cubierta hacia arriba hasta que encastre.

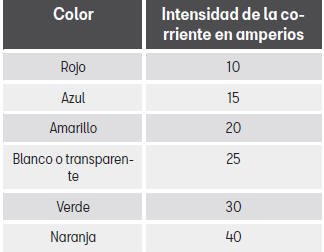

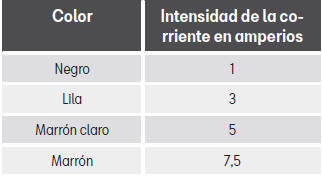

Distinción mediante colores de los fusibles situados bajo el tablero de instrumentos

Seat Leon. Fusibles y lámparas

Seat Leon. Fusibles y lámparas

CUIDADO

  • Desmonte las tapas de las cajas de fusibles y vuelva a montarlas correctamente para evitar desperfectos en el vehículo.
  • Proteja las cajas de fusibles abiertas para evitar que penetre suciedad o humedad.

    La suciedad y la humedad en las cajas de fusibles pueden originar daños en el sistema eléctrico.

Fusibles en el compartimento del motor

Seat Leon. Fusibles y lámparas

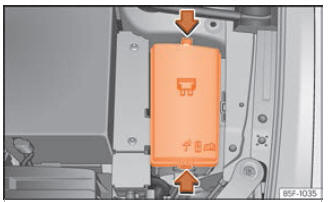

Fig. 52 En el vano motor: tapa de la caja de fusibles.

Abrir la caja de fusibles del compartimento del motor

  • Abra el capó del motor.
  • Presione las pestañas de bloqueo para desbloquear la tapa de la caja de fusibles  fig. 52.
  • Extraiga la tapa hacia arriba.
  • Para montar la tapa, colóquela sobre la caja de fusibles. Empuje las pestañas hacia abajo hasta que encastren de forma audible.

Sustituir un fusible fundido

Seat Leon. Fusibles y lámparas

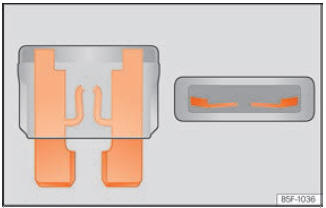

Fig. 53 Representación de un fusible fundido.

Preparativos

  • Desconecte el encendido, las luces y todos los dispositivos eléctricos.
  • Abra la caja de fusibles correspondiente.

Reconocer un fusible fundido

Reconocerá un fusible fundido si la tira de metal está fundida  fig. 53.

  • Ilumine el fusible con una linterna para ver si está fundido.

Sustituir un fusible

  • Extraiga el fusible.
  • Sustituya el fusible fundido por uno nuevo de idéntico amperaje (de igual color y grabado) e idéntico tamaño.
  • Vuelva a colocar la cubierta o cierre la tapa de la caja de fusibles.

Dotación de fusibles

Sustituya los fusibles únicamente por fusibles del mismo amperaje (mismo color y grabado) y tamaño.

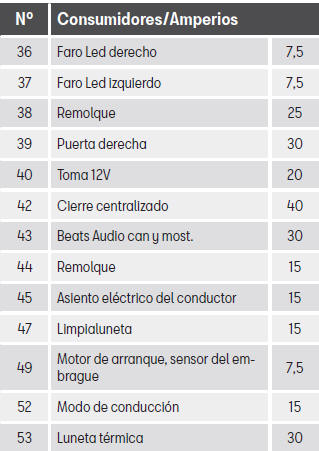

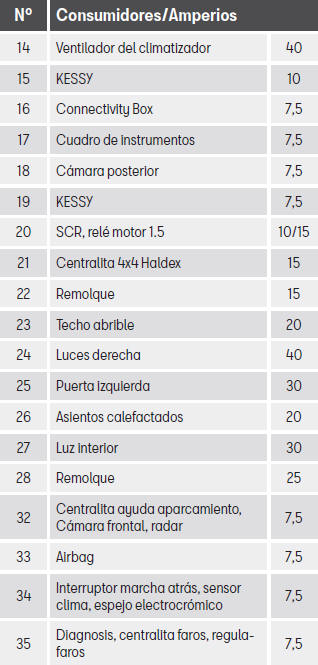

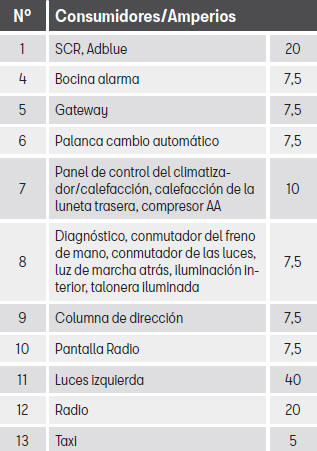

Dotación de fusibles en el habitáculo

Seat Leon. Fusibles y lámparas

Seat Leon. Fusibles y lámparas

Seat Leon. Fusibles y lámparas

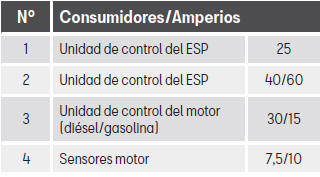

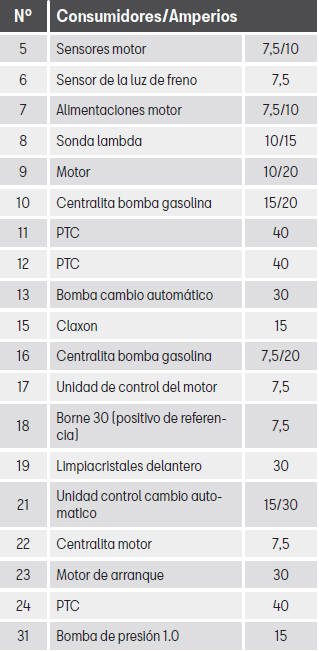

Dotación de fusibles en el compartimento del motor

Seat Leon. Fusibles y lámparas

Seat Leon. Fusibles y lámparas

Seat Leon. Fusibles y lámparas

Seat Leon. Fusibles y lámparas

Aviso

  • En el vehículo hay más fusibles de los indicados en este capítulo. Éstos deben sustituirse exclusivamente en un taller especializado.
  • Las posiciones que no están ocupadas por ningún fusible no aparecen en las tablas.
  • Algunos de los equipamientos relacionados en las tablas pertenecen sólo a determinadas versiones del modelo, o bien constituyen un equipamiento opcional.
  • Le rogamos que tengan en cuenta que las tablas reflejan los datos de que se disponen en el momento de imprimir este manual, por lo que están sujetas a modificaciones.
