Seat Leon > Maletero

Bandeja del maletero

Válido para: Leon

Seat Leon. Transportar y equipamientos prácticos

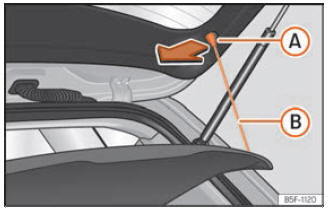

Fig. 137 En el maletero: desmontar y montar la bandeja.

Seat Leon. Transportar y equipamientos prácticos

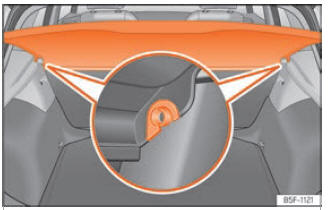

Fig. 138 En el maletero: desmontar y montar la bandeja.

Desmontar

  • Desenganche los tirantes de sujeción  fig. 137 B de los alojamientos A.
  • Desencaje la bandeja de los soportes laterales  fig. 138 tirando de ella hacia arriba y extraiga la bandeja.

En caso necesario, la bandeja se puede guardar debajo del doble suelo del maletero.

Montar

  • Introduzca la bandeja horizontalmente haciendo coincidir la "herradura" sobre el eje de los soportes  fig. 138, y presione hacia abajo hasta que encastre.
  • Enganche los tirantes de sujeción  fig. 137 B en el portón trasero.

ATENCIÓN

Si se transportan animales u objetos sueltos o fijados de forma incorrecta sobre la bandeja del maletero, podrían ocasionar lesiones graves en caso de un frenazo, una maniobra brusca o un accidente.

  • No lleve objetos duros, afilados o de peso sueltos o en bolsas sobre la bandeja del maletero.
  • No lleve nunca animales sobre la bandeja del maletero.

CUIDADO

  • Asegúrese antes de cerrar el portón que la bandeja del maletero esté bien colocada.
  • El exceso de volumen de carga del maletero puede provocar un mal asentamiento de la bandeja del maletero y con ello una posible deformación o rotura.
  • En caso de exceso de volumen de carga del maletero, se recomienda extraer la bandeja.

Aviso

Tenga en cuenta que, al depositar en la bandeja prendas de ropa, no quede reducida la visibilidad a través de la luneta posterior.

Bandeja enrollable

Válido para: Leon Sportourer ST

Seat Leon. Transportar y equipamientos prácticos

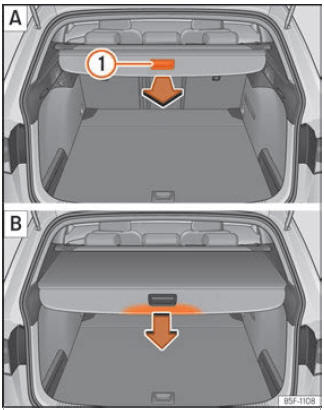

Fig. 139 En el maletero: desenrollar y enrollar la bandeja.

Seat Leon. Transportar y equipamientos prácticos

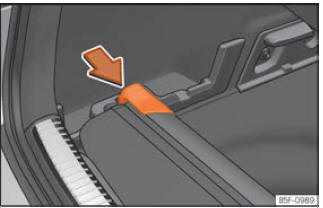

Fig. 140 En el maletero: desmontar la bandeja.

Desenrollar la bandeja

  • Tire uniformemente de la bandeja por el asidero  fig. 139 1 A hacia atrás y extráigala hasta el tope hasta que encastre de forma audible.

Enrollar la bandeja

  • Presione sobre el asidero de la bandeja en el sentido de la flecha hasta desbloquearla  fig. 139 B.

La bandeja se desplaza automáticamente hasta el final del recorrido enrollándose completamente.

Desmontar la bandeja

  • Presione el soporte de la bandeja  fig. 140 1 en el sentido de la flecha.
  • Extraiga la bandeja por el soporte hacia arriba.
  • Se puede guardar la bandeja debajo del suelo variable del maletero teniendo que estar este en su posición superior (excepto en vehículos equipados con motor a gas natural CNG).

Montar la bandeja

  • Coloque la bandeja en el alojamiento previsto en el guarnecido lateral izquierdo.
  • Encaje el soporte de la bandeja  fig. 140 1 en el alojamiento derecho.
  • Compruebe si el soporte  fig. 140 1 está encastrado correctamente.

ATENCIÓN

Si se transportan animales u objetos sueltos o fijados de forma incorrecta sobre la bandeja, estos podrían ocasionar lesiones graves en caso de un frenazo, una maniobra repentina o un accidente.

  • No deje objetos duros, afilados o de peso sueltos o en bolsas sobre la bandeja.
  • Nunca lleve animales sobre la bandeja.

CUIDADO

Para enrollar la bandeja presione sobre el asidero siempre hacia abajo, si lo hace hacia arriba puede provocar la rotura de los ejes.

Guardar la bandeja del maletero

Válido para: Leon

Seat Leon. Transportar y equipamientos prácticos
Fig. 141 En el maletero: tapas para guardar la bandeja.

Seat Leon. Transportar y equipamientos prácticos

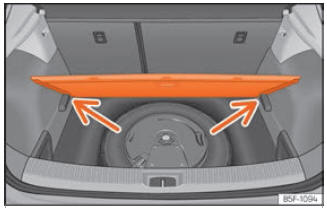

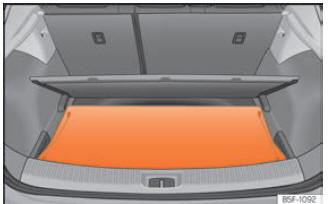

Fig. 142 En el maletero: colocación de la bandeja.

En función del equipamiento, una vez desmontada la bandeja del maletero, se puede guardar debajo del suelo del maletero.

  • Extraiga las tapas izquierda y derecha  fig. 141.
  • Coloque la bandeja del maletero en el soporte previsto a tal efecto  fig. 142.
  • Vuelva a colocar las tapas izquierda y derecha en su posición original.

Guardar la bandeja enrollable

Válido para: Leon Sportourer ST

Seat Leon. Transportar y equipamientos prácticos

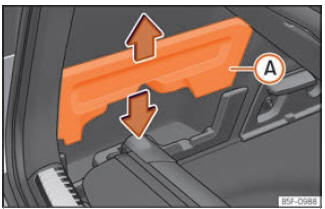

Fig. 143 En el maletero: alojamiento para guardar la bandeja enrollable.

Seat Leon. Transportar y equipamientos prácticos
Fig. 144 En el maletero: alojamiento para guardar la bandeja enrollable.

La bandeja enrollable se puede guardar debajo del suelo variable del maletero.

  • Extraiga las tapas izquierda y derecha  fig. 143 A.
  • Presione el cabezal de la bandeja enrollable en el sentido de la flecha hasta encajarlo en el alojamiento previsto para tal uso  fig. 144.
  • Vuelva a colocar las tapas izquierda y derecha en su posición original.

Suelo variable del maletero

Válido para: Leon

Seat Leon. Transportar y equipamientos prácticos

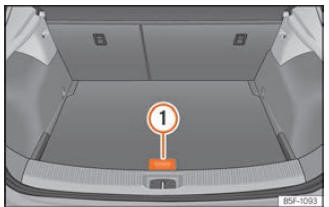

Fig. 145 Maletero: suelo variable

Seat Leon. Transportar y equipamientos prácticos
Fig. 146 Maletero: suelo variable

Suelo variable en posición inclinada

Con el suelo variable inclinado se puede acceder a la zona de la rueda de repuesto/ equipo antipinchazos.

  • Levante el suelo variable por el asidero  fig. 145 1 , tire de él y empuje hacia el respaldo de los asientos posteriores hasta que la parte móvil del suelo repose sobre el mismo.
  • Apoye el suelo sobre los alojamientos previstos para tal uso  fig. 146 (flechas).

Suelo variable del maletero

Válido para: Leon Sportourer ST

Seat Leon. Transportar y equipamientos prácticos
Fig. 147 Suelo variable del maletero: posiciones.

Seat Leon. Transportar y equipamientos prácticos
Fig. 148 Suelo variable del maletero: ranuras inclinadas.

Suelo variable en posición alta

  • Para pasar de la posición baja a la alta, levante el piso por el asidero  fig. 147 1 , tire de él hacia atrás hasta que la parte delantera del piso rebase totalmente los soportes 2.
  • Haga desplazar sobre estos el piso hacia adelante hasta que haga tope en el respaldo de los asientos posteriores y, a continuación, baje el piso con el asidero 1.

Suelo variable en posición baja

  • Para pasar de la posición alta a la baja, levante el piso por el asidero  fig. 147 1 , tire de él hacia atrás hasta que la parte delantera del piso rebase totalmente los soportes 2.
  • Deje caer la parte anterior contra el piso y empuje el piso hacia adelante hasta que haga tope en el respaldo de los asientos posteriores bajando al mismo tiempo el piso con el asidero 1.

Suelo variable en posición inclinada

Con el suelo variable inclinado se puede acceder a la zona de la rueda de repuesto o al kit antipinchazos.

  • Levante el suelo variable por el asidero  fig. 147 1 y tire de él hacia atrás hasta que la parte delantera del suelo rebase las ranuras inclinadas  fig. 148 3.
  • Haga pasar el suelo por dichas ranuras ayudándose con el asidero 1 hasta que haga tope en el respaldo de los asientos posteriores y se apoye el suelo en las ranuras.

ATENCIÓN

  • Fije siempre los objetos, incluso cuando el piso del maletero esté levantado correctamente.
  • Entre el asiento trasero y el piso del maletero levantado sólo transporte objetos que no sobrepasen 2/3 de la altura del piso.
  • Entre el asiento trasero y el piso del maletero levantado sólo está permitido transportar objetos que no sobrepasen un peso de aproximadamente 7,5 kg.

CUIDADO

  • El peso máximo que puede soportar el suelo variable del maletero en la posición superior es de 100 kg (modelo Leon) y de 125 kg (modelo Leon Sportourer ST).
  • No deje caer el piso del maletero al cerrarlo, guíelo siempre hacia abajo de forma controlada. De lo contrario, los guarnecidos y el piso del maletero podrían resultar dañados.

Argollas de amarre

Seat Leon. Transportar y equipamientos prácticos

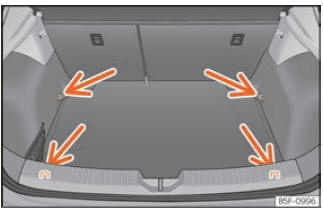

Fig. 149 En el maletero: argollas de amarre (modelo Leon excepto versiones con rueda de recambio de dotación y CNG).

Seat Leon. Transportar y equipamientos prácticos

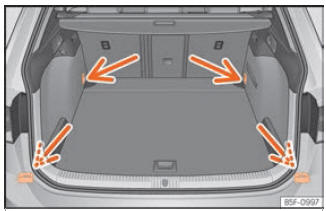

Fig. 150 En el maletero: argollas de amarre (modelo Leon Sportourer ST).

En la parte delantera y trasera del maletero hay unas argollas de amarre  fig. 149,  fig. 150 para fijar objetos sueltos y equipaje mediante correas de amarre y cintas de fijación o de sujeción.

ATENCIÓN

Si se utilizan correas de amarre, cintas de fijación o cintas de sujeción inadecuadas o dañadas, podrían romperse en caso de un frenazo o de un accidente. Los objetos podrían salir entonces lanzados por el habitáculo y provocar lesiones graves o mortales.

  • Utilice siempre correas de amarre, cintas de fijación o cintas de sujeción adecuadas y en buen estado.
  • Tense las correas de amarre, las cintas de fijación y las cintas de sujeción en cruz sobre la carga colocada en el suelo del maletero y fíjelas a las argollas de amarre de forma segura.
  • No exceda nunca la carga de tracción máxima de las argollas de amarre cuando fije los objetos.
  • Asegúrese de que, especialmente en el caso de los objetos planos, el borde superior de la carga quede más alto que las argollas de amarre.
  • En función del equipamiento, tenga en cuenta los letreros indicativos del maletero sobre cómo colocar la carga.
  • No fije nunca un asiento para niños a las argollas de amarre.

Aviso

  • La carga de tracción máxima que pueden soportar las argollas de amarre es de aprox. 3,5 kN.
  • En establecimientos especializados pueden adquirirse cintas de fijación, cintas de sujeción y sistemas de fijación de la carga adecuados. SEAT recomienda acudir para ello a un concesionario SEAT.

Bolsa de red

Seat Leon. Transportar y equipamientos prácticos

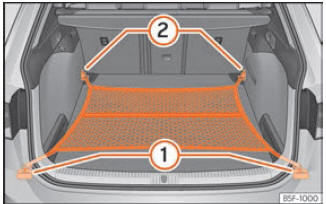

Fig. 151 En el maletero: bolsa de red enganchada a ras del suelo (modelo Leon Sportourer ST).

Seat Leon. Transportar y equipamientos prácticos

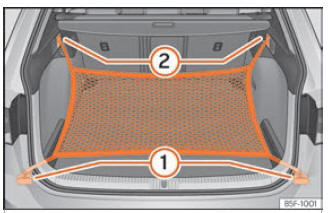

Fig. 152 En el maletero: argollas 1 y ganchos 2 para enganchar la bolsa de red (modelo Leon Sportourer ST).

La bolsa de red del maletero impide que el equipaje ligero se desplace. En la bolsa de red, provista de una cremallera, se pueden guardar objetos pequeños.

La bolsa de red se puede enganchar en el maletero de diferentes maneras.

Enganchar la bolsa de red en el piso del maletero

Dado el caso, hay que desplegar previamente las argollas delanteras.

  • Fije los ganchos de la red en las argollas de amarre 1 y 2  fig. 151. La cremallera de la bolsa tiene que quedar hacia arriba.

Enganchar la bolsa de red junto al umbral de carga

  • Fije los ganchos cortos de la red en las argollas de amarre  fig. 152 1. La cremallera de la bolsa tiene que quedar hacia arriba.
  • Fije las cintas en los ganchos para colgar bolsas 2.

Desmontar la bolsa de red

La bolsa de red enganchada está tensa.

  • Desenganche la bolsa de red de las argollas de amarre.
  • Guarde la bolsa de red en el maletero.

ATENCIÓN

Para fijar la bolsa de red elástica en las argollas de amarre del maletero hay que estirarla. Una vez enganchada queda tensa.

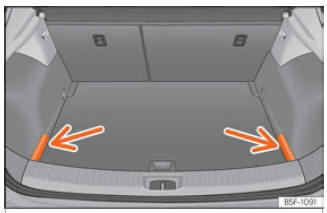

Si se engancha y desengancha la bolsa de red inadecuadamente, los ganchos de la misma podrían provocar lesiones.

  • Sujete siempre bien los ganchos de la bolsa para que no se suelten de forma incontrolada de las argollas de amarre al engancharlos y desengancharlos.
  • Al enganchar y desenganchar los ganchos, protéjase los ojos y la cara para evitar lesiones en caso de que los ganchos se suelten sin control.
  • Enganche siempre los ganchos de la bolsa de red en el orden descrito. Si se suelta un gancho de improviso, se pueden producir lesiones.

Ganchos para bolsas

Seat Leon. Transportar y equipamientos prácticos

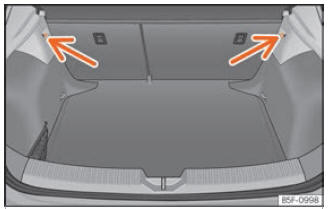

Fig. 153 En el maletero: ganchos para bolsas (modelo Leon).

Seat Leon. Transportar y equipamientos prácticos
Fig. 154 En el maletero: ganchos para bolsas (modelo Leon Sportourer ST).

A ambos lados del maletero puede haber ganchos para colgar bolsas  fig. 153.

Los ganchos para bolsas han sido diseñados para fijar bolsas de compra ligeras.

ATENCIÓN

No utilice nunca los ganchos para sujetar equipaje u otros objetos. En caso de un frenazo o un accidente, los ganchos podrían romperse.

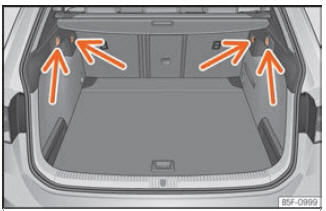

Trampilla para transporte de objetos largos

Seat Leon. Transportar y equipamientos prácticos

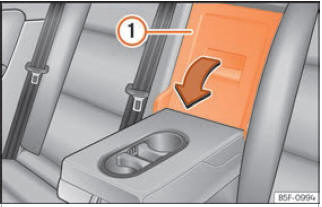

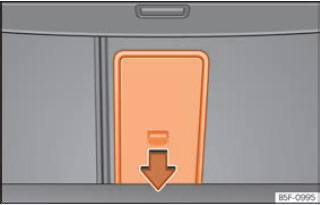

Fig. 155 En el respaldo del asiento trasero: apertura de la trampilla.

Seat Leon. Transportar y equipamientos prácticos
Fig. 156 En el maletero: apertura de la trampilla.

En el asiento trasero, detrás del reposabrazos central, hay una trampilla para poder transportar objetos largos en el habitáculo como, por ejemplo, esquís.

Para evitar ensuciar el habitáculo, los objetos que estén sucios se deberán envolver (en una manta, por ejemplo) antes de introducirlos a través de la trampilla.

Cuando el reposabrazos está bajado, no está permitido que viaje nadie en la plaza central del asiento trasero.

Abrir la trampilla

  • Baje el reposabrazos central.
  • Tire de la palanca de desbloqueo en el sentido de la flecha y abata completamente la tapa de la trampilla  fig. 155 1 hacia delante.
  • Abra el portón trasero.
  • Introduzca los objetos largos a través del hueco desde el maletero.
  • Fije bien los objetos con el cinturón de seguridad.
  • Cierre el portón trasero.

Cerrar la trampilla

  • Levante la tapa de la trampilla hasta que encastre. No deberá verse la marca roja en el lado del maletero.
  • Cierre el portón trasero.
  • En caso necesario, levante el reposabrazos central.

Aviso

La trampilla también puede abrirse desde el maletero. Para ello hay que presionar la palanca de desbloqueo hacia abajo, en el sentido de la flecha, y la tapa hacia delante  fig. 156.

Red de separación
