Utilización de la red de separación detrás del asiento trasero

Válido para: Leon Sportourer ST

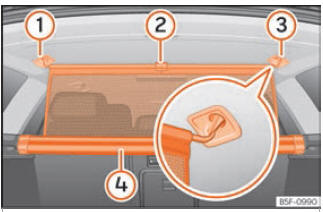

Fig. 157 En el maletero: enganchar la red de separación.

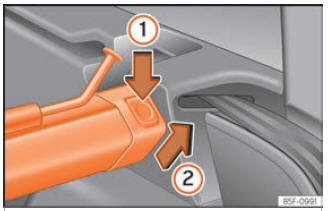

Fig. 158 En el maletero: desmontar la red de separación.

Enganchar la red de separación

• Tire hacia arriba de la lengüeta  fig. 157 2 para sacar la red de la carcasa 4.
• Enganche la red de separación en el lado derecho 3 (imagen ampliada).
• Enganche la red de separación en el alojamiento del lado izquierdo 1 estirando la barra.

La red de separación está correctamente montada cuando los extremos en forma de T están enganchados firmemente en los alojamientos correspondientes 3 y 1.

Enrollar la red de separación

• Desenganche la barra de los alojamientos 3 y 1.
• Enrolle la red en la carcasa 4 bajándola con la mano.

Desmontar la red de separación

• Abata hacia delante los respaldos del asiento trasero.
• Presione la tecla de desbloqueo izquierda o derecha  fig. 158 en el sentido de la flecha 1.
• Extraiga la carcasa del soporte en el sentido de la flecha  fig. 158 2.

Montar la red de separación

• Abata hacia delante los respaldos del asiento trasero.
• Coloque la carcasa en los soportes izquierdo y derecho.
• Presione la carcasa en los soportes izquierdo y derecho en el sentido contrario al de la flecha  fig. 158 2 hasta que encastre.

Las marcas rojas de las teclas de desbloqueo no deberán verse más.

ATENCIÓN

• Fije siempre los objetos, también cuando la red de separación vaya montada correctamente.
• Cuando el vehículo está en movimiento, no está permitido que permanezca nadie detrás de la red de separación montada.

CUIDADO

El manejo inadecuado de la red de separación puede provocar daños.

• No "suelte" la red de separación al bajarla; de lo contrario, podrían resultar dañados la red y otras piezas del vehículo. Guíe la red de separación hacia abajo con la mano.

Utilización de la red de separación con los respaldos del asiento trasero abatidos

Válido para: Leon Sportourer ST

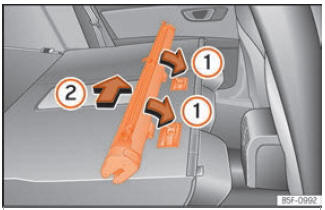

Fig. 159 Montar la red de separación en los respaldos del asiento trasero.

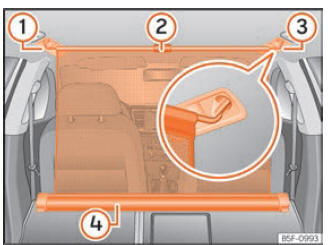

Fig. 160 En el maletero: red de separación enganchada con los respaldos del asiento trasero abatidos.

Montar la red de separación

• Abata hacia delante los respaldos del asiento trasero.
• Extraiga la red de separación de los soportes laterales.
• Coloque la carcasa de la red en los rebajes de los carriles de sujeción en el sentido de las flechas  fig. 159 1.
• Empuje la carcasa hacia el lado izquierdo del vehículo en el sentido de la flecha  fig. 159 2 y hasta el tope.
• Compruebe que la red esté correctamente fijada.

Enganchar la red de separación

• Tire hacia arriba de la lengüeta  fig. 160 2 para sacar la red de la carcasa  fig. 160 4.
• Enganche la red de separación en el lado derecho  fig. 160 3 (imagen ampliada).
• Enganche la red de separación en el alojamiento del lado izquierdo  fig. 160 1 estirando la barra.

La red de separación está correctamente montada cuando los extremos en forma de T están enganchados firmemente en los alojamientos correspondientes  fig. 160 3 y 1.

Enrollar la red de separación

• Desenganche la barra de los alojamientos dispuestos en los guarnecidos de los largueros del techo.
• Enrolle la red en la carcasa  fig. 160 4 bajándola con la mano.

Desmontar la red de separación

• Tire de la carcasa de la red aproximadamente 5 cm en el sentido contrario de la flecha  fig. 159 2.
• Extraiga la carcasa de los carriles de sujeción tirando en el sentido contrario al de las flechas  fig. 159 1.
• Levante los respaldos del asiento trasero.

ATENCIÓN

En caso de un frenazo o un accidente, podrían salir lanzados objetos por el habitáculo y causar lesiones graves o mortales.

• Fije siempre los objetos, también cuando la red de separación vaya montada correctamente.
• Cuando el vehículo está en movimiento, no está permitido que permanezca nadie detrás de la red de separación montada.

ATENCIÓN

Los respaldos del asiento trasero sólo deberán levantarse de nuevo si anteriormente se ha desmontado la red de separación.

CUIDADO

El manejo inadecuado de la red de separación puede provocar daños.

• No "suelte" la red de separación al bajarla; de lo contrario, podrían resultar dañados la red y otras piezas del vehículo. Guíe la red de separación hacia abajo con la mano.
