Toyota Prius > Inspección y cambio de los fusibles

Si alguno de los componentes eléctricos deja de funcionar, es posible que haya un fusible fundido. En tal caso, revise y cambie los fusibles según sea necesario.

1. Desactive el interruptor de arranque.

2. Abra la cubierta de la caja de fusibles.

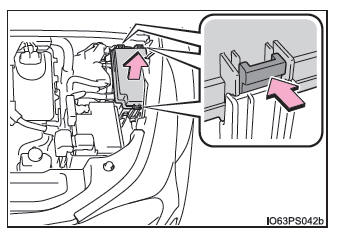

Caja de fusibles de tipo A del compartimiento del motor

Mientras presiona las 2 garras, levante la tapa.

Cuando cierre la tapa, asegúrese de enganchar las 2 garras.

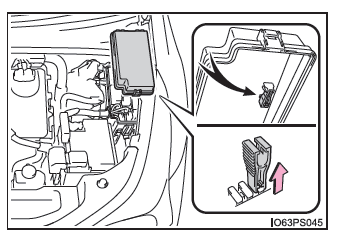

Caja de fusibles de tipo B del compartimiento del motor

Mientras presiona las 3 garras, levante la cubierta.

Cuando cierre la cubierta, asegúrese de enganchar las 3 garras.

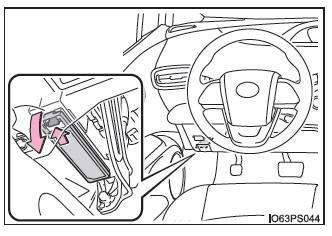

Panel de instrumentos del lateral izquierdo (vehículos con volante a la izquierda)

Retire la tapa.

No olvide presionar la garra durante la extracción o instalación.

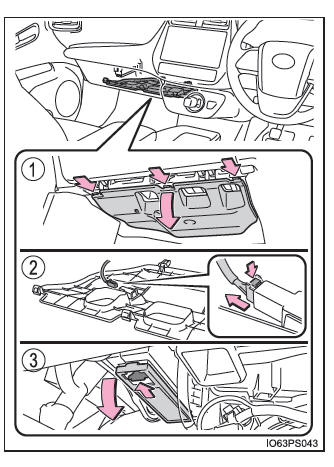

Panel de instrumentos del lateral izquierdo (vehículos con volante a la derecha)

1. Presione la lengüeta hacia dentro y retire la cubierta.
2. Desenchufe el conector manteniendo apretado el dispositivo de desbloqueo.
3. Retire la tapa.

   No olvide presionar la garra durante la extracción o instalación.

3. Extraiga el fusible.

Solo es posible extraer los fusibles de tipo A con la herramienta de extracción.

4. Compruebe si el fusible está fundido.

1. Fusible normal
2. Fusible fundido
   Sustituya el fusible fundido por uno nuevo con un amperaje nominal adecuado.

   El amperaje nominal se indica en la tapa de la caja de fusibles.

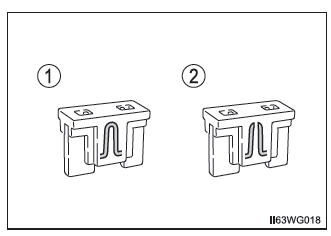

Tipo A

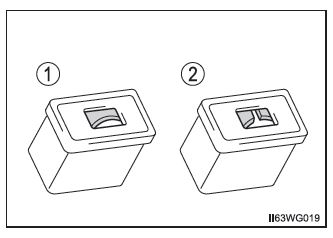

Tipo B

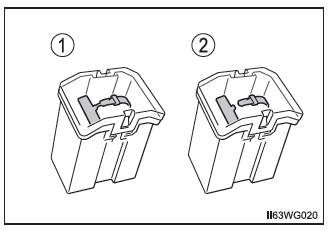

Tipo C

■ Después de cambiar un fusible

• Si las luces no se encienden después de haber cambiado el fusible, puede que sea necesario cambiar una bombilla.
• Si el fusible que ha cambiado vuelve a fundirse, lleve el vehículo a un concesionario o taller de reparaciones Toyota autorizado, o a cualquier otro establecimiento con personal debidamente cualificado y equipado para que lo inspeccionen.

■ Si hay una sobrecarga en un circuito Los fusibles se han diseñado para fundirse, protegiendo de daños el mazo de cables.

■ Al cambiar las bombillas Toyota recomienda la utilización de productos Toyota genuinos diseñados para este vehículo. Debido a que determinadas bombillas están conectadas a circuitos diseñados para evitar la sobrecarga, las piezas no genuinas o las piezas no diseñadas para este vehículo podrían no ser utilizables.

ADVERTENCIA

■ Para evitar averías en el sistema e incendios en el vehículo Respete las medidas de precaución siguientes.

Su incumplimiento podría causar daños al vehículo y provocar un incendio o lesiones.

• No utilice nunca un fusible con un amperaje nominal mayor que el indicado ni sustituya un fusible por cualquier otro objeto.
• Utilice siempre fusibles originales Toyota o sus equivalentes.

  No sustituya nunca un fusible por un cable, ni siquiera como arreglo temporal.

• No modifique los fusibles ni las cajas de fusibles.

AVISO

■ Antes de cambiar los fusibles Lleve lo antes posible el vehículo a su concesionario o taller de reparaciones Toyota autorizado, o a cualquier otro establecimiento con personal debidamente cualificado y equipado, para que determinen y solucionen la causa de la sobrecarga eléctrica.
