Toyota Prius > Sustitución de la goma del limpiaparabrisas

Cuando sustituya la goma del limpiaparabrisas, siga el procedimiento indicado a continuación para accionar cada limpiaparabrisas.

Limpiaparabrisas

■ Extracción e instalación de las rasquetas del limpiaparabrisas

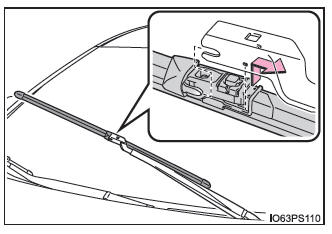

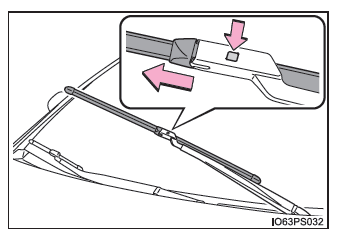

1. Mientras sujeta firmemente con la mano la unión de la rasqueta del limpiaparabrisas, presione el botón de bloqueo para desbloquear la rasqueta y extráigala.

2. Alinee la rasqueta del limpiaparabrisas con la conexión del brazo del limpiaparabrisas y, a continuación, deslícela en la dirección desde la que se retiró.

Una vez instalada la rasqueta del limpiaparabrisas, compruebe que la unión se ha bloqueado.

■ Sustitución de la goma del limpiaparabrisas

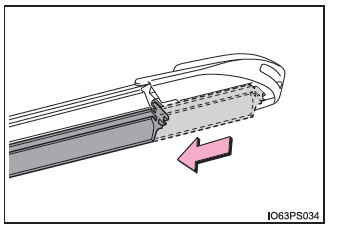

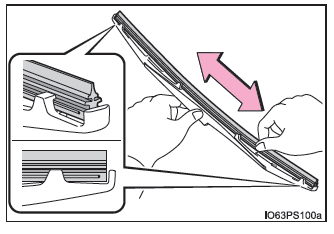

1. Tire de la goma del limpiaparabrisas hasta que sobresalga por la hendidura de la parte trasera de la rasqueta del limpiaparabrisas.

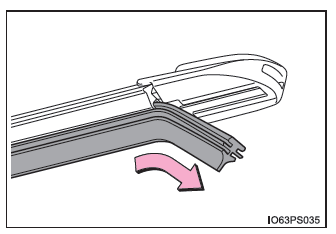

2. Tire del extremo de la goma del limpiaparabrisas que sobresale por la hendidura y, a continuación, tire del resto de la goma para retirarla.

3. Para colocar una goma del limpiaparabrisas nueva, siga el mismo procedimiento en orden inverso.

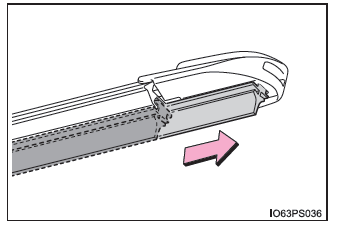

Tras la colocación, compruebe que el extremo de la goma del limpiaparabrisas llega hasta el final del tope.

Limpiaparabrisas de la luneta trasera

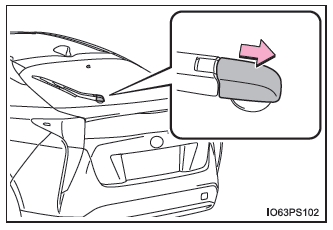

1. Deslice la tapa del cabezal del brazo del limpiaparabrisas de la luneta trasera.

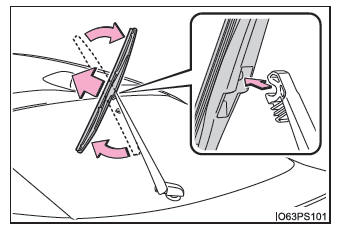

2. Mueva la rasqueta del limpiaparabrisas hasta que se oiga un clic y se suelte la garra; a continuación, extraiga la rasqueta del brazo del limpiaparabrisas.

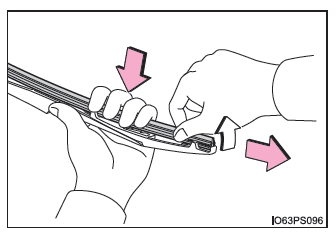

3. Extraiga la goma del limpiaparabrisas hasta que pase el tope de la rasqueta del limpiaparabrisas y, a continuación, tire de ella hasta extraer la goma completamente.

Sujete suavemente la rasqueta del limpiaparabrisas entre las garras para poder levantar la goma y que resulte más fácil extraerla.

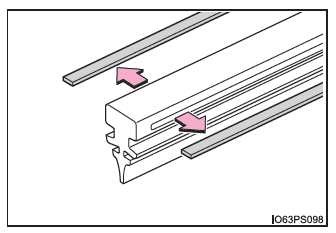

4. Retire las 2 placas metálicas de la goma del limpiaparabrisas antigua y colóquelas en la goma de repuesto.

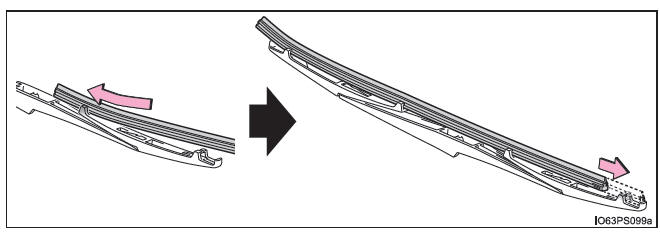

5. Introduzca la goma del limpiaparabrisas empezando por la garra situada en el centro de la rasqueta del limpiaparabrisas. Pase la goma del limpiaparabrisas por las 3 garras de modo que sobresalga del tope y, a continuación, pase la goma del limpiaparabrisas por la garra final restante.

Si aplica una pequeña cantidad de líquido lavaparabrisas a la goma del limpiaparabrisas, es posible que le resulte más fácil introducir las garras en las ranuras.

6. Compruebe que las garras de la rasqueta del limpiaparabrisas han encajado en las ranuras de la goma del limpiaparabrisas.

• Si las garras de la rasqueta del limpiaparabrisas no han quedado encajadas en las ranuras de la goma, sujete la goma y deslícela hacia atrás y hacia delante varias veces hasta que las garras se introduzcan en las ranuras.
• Levante ligeramente el centro de la goma del limpiaparabrisas para que resulte más sencillo deslizar la goma.

7. Al colocar una rasqueta del limpiaparabrisas, lleve a cabo el procedimiento de los pasos 1 y 2 en orden inverso.

Una vez instalada la rasqueta del limpiaparabrisas, compruebe que la unión se ha bloqueado.

■ Manipulación de las rasquetas y de la goma del limpiaparabrisas Una manipulación incorrecta puede dañar las rasquetas y la goma del limpiaparabrisas.

Si no está convencido de poder reemplazar usted mismo las rasquetas o la goma del limpiaparabrisas, póngase en contacto con su concesionario o taller de reparaciones Toyota autorizado, o con cualquier otro establecimiento con personal debidamente cualificado y equipado.

■ Tope de la rasqueta del limpiaparabrisas delantero El tope no se puede extraer porque está integrado en la rasqueta del limpiaparabrisas delantero.

ADVERTENCIA

• Asegúrese de no dañar las garras cuando sustituya los limpiaparabrisas.
• Tras extraer la rasqueta del limpiaparabrisas, coloque un trapo, etc., entre la luneta trasera y el brazo del limpiaparabrisas para evitar que la luneta trasera sufra daños.
• No tire excesivamente de la goma del limpiaparabrisas y tenga cuidado para no deformar las placas metálicas.
