Volkswagen Scirocco > Asistente de marcha atrás (Rear View)

Introducción al tema

La cámara del asistente de marcha atrás montada en la parte trasera del vehículo facilita al conductor la visibilidad hacia atrás y le asiste al aparcar.

El asistente de marcha atrás muestra en la pantalla del sistema de infotainment la zona situada detrás del vehículo. Las líneas de orientación facilitan la visibilidad hacia atrás en función del modo seleccionado.

Limitaciones del sistema

Las imágenes del asistente de marcha atrás en la pantalla son solo bidimensionales. Por falta de profundidad espacial, aquellos objetos que sobresalgan o las cavidades que haya en la calzada, por ejemplo, solo se aprecian con dificultad o no se aprecian en absoluto.

En determinadas circunstancias, el asistente de marcha atrás no capta objetos como, por ejemplo, barras, vallas, postes o árboles finos, que podrían dañar el vehículo.

El sistema muestra las líneas de orientación independientemente del entorno del vehículo, no tiene lugar ninguna detección automática de obstáculos.

El conductor tiene que evaluar él mismo si el vehículo cabe en el hueco de aparcamiento.

ADVERTENCIA

La imagen de las cámaras no permite calcular con precisión la distancia a la que se encuentran los obstáculos (personas, vehículos, etc.) y, por ello, pueden producirse accidentes y lesiones graves.

  • Las lentes de las cámaras aumentan y distorsionan el campo visual y los objetos se ven en la pantalla distintos y de forma imprecisa.

Conectar y desconectar

Conectar el asistente de marcha atrás

  • Engrane la marcha atrás.
  • O BIEN: pulse la tecla .

Desconectar el asistente de marcha atrás

Circule hacia delante a por lo menos 10 km/h (6 mph).

Visualización en la pantalla

No válido en Corea del Sur

En el sistema de infotainment se muestra la imagen de la cámara del asistente de marcha atrás.

Las funciones y representaciones del sistema pueden variar en función del equipamiento.

Ajustes

Con el asistente de marcha atrás conectado puede realizar ajustes mediante los botones de función.

Algunos ajustes solo son posibles en función del equipamiento.

Botones de función y símbolos del asistente de marcha atrás:

Salir de la visualización actual.

Ajustar la visualización: brillo, contraste y color.

Cambiar a la ayuda de aparcamiento.

Mostrar la visualización de la ayuda de aparcamiento.

Ocultar la visualización de la ayuda de aparcamiento.

Conectar y desconectar el sonido de la ayuda de aparcamiento.

Líneas de orientación

Línea roja: distancia de seguridad hacia atrás.

Líneas laterales verdes: prolongación del vehículo.

Requisitos

Para que se detecte un hueco de aparcamiento se tienen que cumplir los siguientes requisitos:

  • No sobrepasar una velocidad de aprox. 15 km/ h (9 mph).
  • Anchura del hueco de aparcamiento: anchura del vehículo + 0,2 m

Para que se muestre una imagen real se tienen que cumplir los siguientes requisitos:

  • El entorno es una superficie llana.
  • El vehículo no está excesivamente cargado en la parte trasera.

Aparcar

No válido en Corea del Sur

VW Scirocco. Asistente de marcha atrás (Rear View)

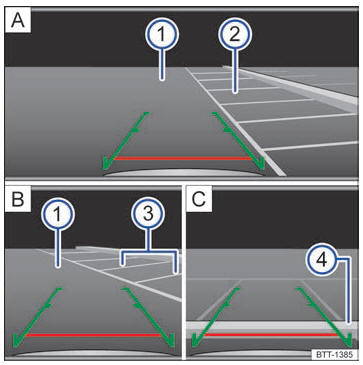

Fig. 109 Visualización en la pantalla del sistema de infotainment: aparcar con el asistente de marcha atrás.

Leyenda de la fig. 109:

  1. Calzada
  2. Hueco de aparcamiento seleccionado
  3. Líneas de delimitación laterales del hueco de aparcamiento seleccionado
  4. Delimitación trasera del hueco de aparcamiento, p. ej., el bordillo de la acera

Aparcar con el asistente de marcha atrás

  • Sitúe el vehículo delante del hueco de aparcamiento 2 → fig. 109.
  • Engrane la marcha atrás.
  • Retroceda lentamente a la vez que gira el volante de manera que las líneas laterales se introduzcan en el hueco de aparcamiento seleccionado 2. Las líneas tienen que coincidir con las líneas de delimitación laterales 3.
  • Detenga el vehículo cuando la línea horizontal haya alcanzado la delimitación trasera 4.

Problemas y soluciones

Cámara sin visibilidad, mensaje de avería, el sistema se desconecta

  • Limpie la cámara o retire posibles adhesivos o accesorios de la cámara.
  • Compruebe si hay daños visibles.

El sistema se comporta de manera diferente a la esperada

Puede haber varias causas:

  • La cámara está sucia. Además de por suciedad y nieve, la visibilidad de la cámara se puede ver mermada también por restos de detergentes o por algún recubrimiento.
  • Se tienen que cumplir los requisitos del sistema.
  • La cámara está cubierta con agua.
  • El vehículo tiene algún tipo de daño en la zona de la cámara, p. ej., a causa de algún golpe al aparcar.
  • El campo de visión de la cámara está bloqueado por algún accesorio, p. ej., por un sistema portabicicletas.
  • Se han realizado modificaciones en la pintura por la zona de la cámara o modificaciones estructurales, p. ej., en la parte delantera del vehículo o en el tren de rodaje.

Solución para todos los casos

  • Desconecte el sistema temporalmente.
  • Compruebe si se da alguna de las causas más arriba indicadas.
  • Una vez eliminado el origen del problema puede volver a conectar el sistema.
  • Si aún así el sistema sigue comportándose de manera inesperada, encargue una revisión del mismo a un taller especializado.
