Toyota Prius > Sensor de asistencia al estacionamiento Toyota

Para medir la distancia existente entre su vehículo y los obstáculos cercanos al estacionar en paralelo o al realizar maniobras en un garaje se utilizan unos sensores; dicha distancia se comunica a través de pantallas y un avisador acústico. Cuando utilice este sistema, inspeccione siempre el área circundante.

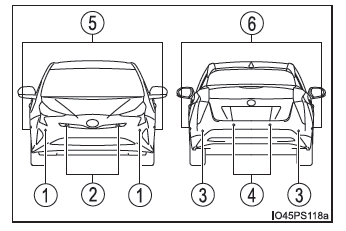

Tipos de sensores

  1. Sensores de esquina delanteros
  2. Sensores centrales delanteros
  3. Sensores de esquina traseros
  4. Sensores centrales traseros
  5. Sensores laterales delanteros
  6. Sensores laterales traseros

Toyota Prius. Utilización de los sistemas de asistencia a la conducción

Cambio de los ajustes del sensor de asistencia al estacionamiento Toyota

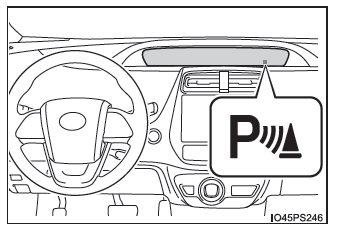

El sensor de asistencia al estacionamiento Toyota se puede habilitar y deshabilitar en la pantalla Toyota Prius. Utilización de los sistemas de asistencia a la conducción de la pantalla de información múltiple.

Cuando se selecciona ON, se enciende el indicador luminoso del sensor de asistencia al estacionamiento Toyota.

Toyota Prius. Utilización de los sistemas de asistencia a la conducción

Cuando se selecciona OFF, el sensor de asistencia al estacionamiento Toyota no volverá a cambiar a ON hasta que se seleccione otra vez ON en la pantalla Toyota Prius. Utilización de los sistemas de asistencia a la conducción de la pantalla de información múltiple. (El sistema no cambia automáticamente a ON aunque se vuelva a poner en marcha el sistema híbrido).

Visualización

Si los sensores detectan un obstáculo, las pantallas siguientes informan al conductor de la posición y distancia hasta el obstáculo.

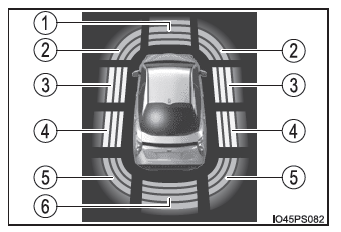

■ Pantalla de información múltiple

  1. Funcionamiento del sensor central delantero
  2. Funcionamiento del sensor de esquina delantero
  3. Funcionamiento del sensor lateral delantero
  4. Funcionamiento del sensor lateral trasero
  5. Funcionamiento del sensor de esquina trasero
  6. Funcionamiento del sensor central trasero
    • La visualización de funcionamiento aparece en gris cuando los sensores están en funcionamiento.
    • Las pantallas de funcionamiento de los sensores laterales delanteros y traseros no se muestran hasta que se completa una exploración de las zonas laterales.

Toyota Prius. Utilización de los sistemas de asistencia a la conducción

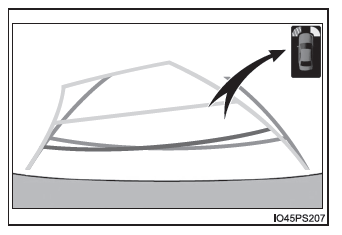

■ Pantalla del sistema multimedia y del sistema de navegación Cuando se muestra el monitor de asistencia al estacionamiento Toyota*: Se muestra una imagen simplificada en la esquina superior derecha de la pantalla del sistema de sonido cuando se detecta un obstáculo.

Toyota Prius. Utilización de los sistemas de asistencia a la conducción

*: Si el vehículo dispone de ello

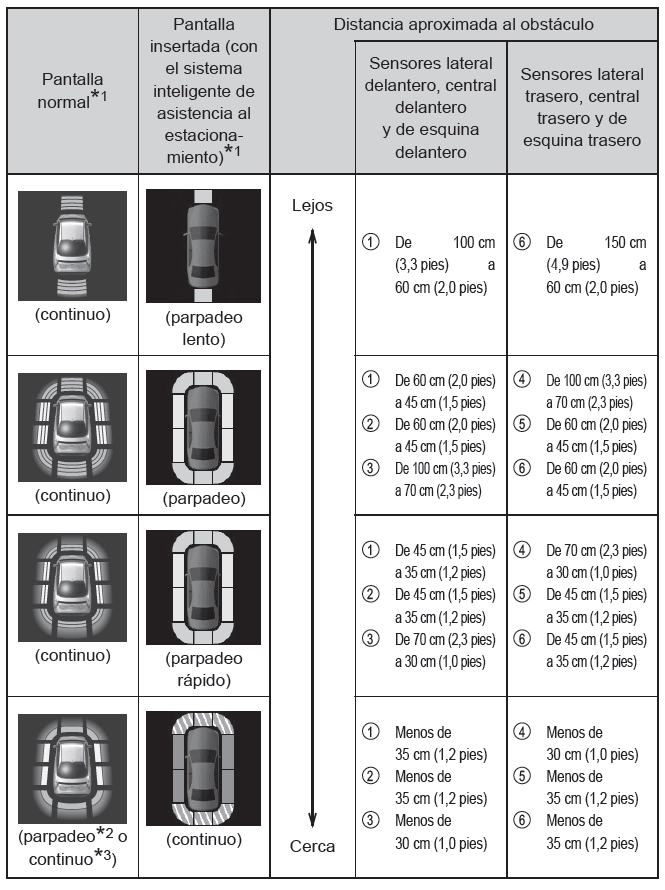

Visualización de la detección de los sensores, distancia de obstáculos

■ Pantalla de distancias Los sensores que detectan un obstáculo se iluminarán de forma continua o parpadearán.

Toyota Prius. Utilización de los sistemas de asistencia a la conducción

  1. Sensores centrales delanteros
  2. Sensores de esquina delanteros
  3. Sensores laterales delanteros
  4. Sensores laterales traseros
  5. Sensores de esquina traseros
  6. Sensores centrales traseros

*1: Las imágenes pueden diferir de las que se muestran en las ilustraciones, depende del estado de detección.
*2: Pantalla de información múltiple
*3: Pantalla del sistema multimedia o del sistema de navegación

Avisador acústico

Cuando se detecta un obstáculo, suena el avisador acústico.

  • A medida que el vehículo se vaya acercando al obstáculo, el avisador acústico sonará más rápido. Cuando el obstáculo esté extremadamente cerca, el avisador acústico pasará de sonar intermitentemente (pitidos cortos) a sonar de forma continua (un pitido largo).
    • La distancia hasta el obstáculo detectado por el sensor de esquina delantero es de aproximadamente 35 cm (1,2 pies) o menos
    • La distancia hasta el obstáculo detectado por el sensor lateral delantero o el sensor lateral trasero es de aproximadamente 30 cm (1,0 pies) o menos
    • La distancia hasta el obstáculo detectado por el sensor delantero es de aproximadamente 35 cm (1,2 pies) o menos
    • La distancia hasta el obstáculo detectado por el sensor de esquina trasero es de aproximadamente 35 cm (1,2 pies) o menos
    • La distancia hasta el obstáculo detectado por el sensor trasero es de aproximadamente 35 cm (1,2 pies) o menos
  • Cuando varios sensores detectan un obstáculo a la vez, el sonido del avisador acústico refleja la distancia más corta hasta el obstáculo detectado.
  • Cuando los obstáculos se detectan de forma simultánea en la parte delantera y trasera del vehículo, unos avisadores acústicos independientes emiten patrones en función de la distancia hasta cada obstáculo.

El volumen y el momento en que suena el avisador acústico se pueden modificar.

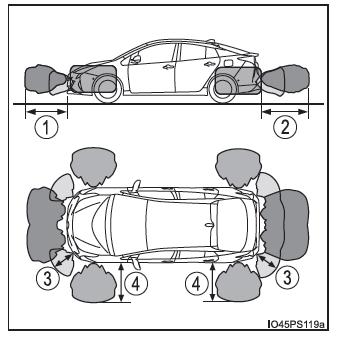

Margen de detección de los sensores

  1. Aproximadamente 100 cm (3,3 pies)
  2. Aproximadamente 150 cm (4,9 pies)
  3. Aproximadamente 60 cm (2,0 pies)
  4. Aproximadamente 100 cm (3,3 pies)
    • El margen de detección se muestra en la ilustración de la derecha. No obstante, el sensor no detectará un obstáculo que esté demasiado cerca.
    • Para obtener información sobre la detección de obstáculos en las zonas laterales.
    • La posibilidad de detectar un obstáculo y la distancia a la que se puede detectar dependen de la forma y estado del obstáculo.

Toyota Prius. Utilización de los sistemas de asistencia a la conducción

El margen de detección de obstáculos se puede modificar.

■ Condiciones de funcionamiento El interruptor de arranque está activado

  • Sensores de esquina delanteros:
    • La posición del cambio no es P
    • La velocidad del vehículo es de aproximadamente 10 km/h (6 mph) o menos
  • Sensores laterales delanteros/sensores laterales traseros:
    • La posición del cambio no es P
    • La velocidad del vehículo es de aproximadamente 10 km/h (6 mph) o menos
    • El volante está girado aproximadamente 90º o más
  • Sensores centrales delanteros:
    • La posición del cambio no es P ni R
    • La velocidad del vehículo es de aproximadamente 10 km/h (6 mph) o menos
  • Sensores de esquina traseros/sensores centrales traseros: La posición del cambio es R

■ Información sobre la detección de los sensores

  • Las zonas de detección del sensor se limitan a las zonas situadas alrededor del parachoques del vehículo.
  • En función de la forma del obstáculo y otros factores, la distancia de detección puede reducirse o la detección puede ser imposible.
  • Los obstáculos podrían no detectarse si se encuentran demasiado cerca del sensor.
  • Transcurren unos instantes entre la detección del obstáculo y su visualización. Aunque el vehículo se desplace a baja velocidad, si se acerca demasiado a un obstáculo antes de que se activen la visualización y el avisador acústico, la visualización y el avisador acústico podrían no activarse.
  • Los postes delgados o los objetos que se encuentren en una posición inferior a la del sensor puede que no se detecten cuando el vehículo se acerque a ellos, aunque se hayan detectado previamente.
  • Puede resultar difícil oír los pitidos a causa del volumen del sistema de sonido o del ruido del caudal de aire del sistema de aire acondicionado.

■ Función de advertencia de obstáculos Cuando hay un obstáculo en las zonas laterales dentro de la trayectoria del vehículo, mientras el vehículo se está desplazando hacia delante o hacia atrás, esta función informa al conductor mediante la visualización y el avisador acústico.

  1. Obstáculo
  2. Trayectoria calculada del vehículo

Toyota Prius. Utilización de los sistemas de asistencia a la conducción

■ Detección de obstáculos en las zonas laterales

  • Los obstáculos en las zonas laterales se detectan durante la conducción a través del escaneado de las zonas laterales con los sensores laterales. Los obstáculos reconocidos se conservan en la memoria durante unos 2 minutos como máximo.
  • Los obstáculos presentes en las zonas laterales podrían no detectarse hasta que el escaneado se complete. Tras activar el interruptor de arranque, el escaneado se completa después de conducir el vehículo durante un periodo de tiempo breve.
  • Cuando los sensores laterales detectan un obstáculo, por ejemplo otro vehículo, un peatón o un animal, es posible que el obstáculo se siga detectando incluso después de haber salido del área de detección de los sensores laterales.

■ Si se muestra "Limpiar sónar estaciona." en la pantalla de información múltiple Es posible que haya un sensor sucio o cubierto de nieve o hielo. En este caso, si se limpia el sensor, el sistema debería volver a funcionar con normalidad.

Asimismo, si el sensor se congela por las bajas temperaturas, podría aparecer una pantalla de avería o podría no detectarse un obstáculo. Cuando el sensor se descongele, debería volver a funcionar con normalidad.

■ Si se muestra "Comprobar el sistema de sónar de estacionam." en la pantalla de información múltiple Según la avería en cuestión del sensor, el dispositivo podría no funcionar con normalidad.

Lleve el vehículo a un concesionario o taller de reparaciones Toyota autorizado, o a cualquier otro establecimiento con personal debidamente cualificado y equipado, para que lo inspeccionen.

■ Personalización El volumen del avisador acústico se puede modificar.

ADVERTENCIA

■ Cuando se usa el sensor de asistencia al estacionamiento Toyota Para evitar accidentes, tome las siguientes precauciones.

  • No supere el límite de velocidad de 10 km/h (6 mph).
  • Las áreas de detección de los sensores y los tiempos de reacción son limitados.

    Cuando se desplace hacia delante o hacia atrás, controle las zonas que rodean el vehículo (especialmente, los laterales del vehículo) para comprobar la seguridad y conduzca despacio, utilizando el freno para controlar la velocidad del vehículo.

  • No instale ningún accesorio dentro de las áreas de detección de los sensores.

ADVERTENCIA

■ Sensores Determinadas circunstancias del vehículo y el entorno del mismo pueden afectar a la capacidad del sensor para detectar los obstáculos correctamente. A continuación, se describen algunos casos concretos.

  • Los sensores están sucios, o tienen nieve o hielo. (Este problema se soluciona limpiando el sensor).
  • El sensor está helado. (Este problema se soluciona descongelando la zona correspondiente).

    En condiciones meteorológicas particularmente frías, si un sensor está helado, la pantalla puede presentar una visualización anómala o los obstáculos pueden pasar desapercibidos.

  • El sensor está tapado de alguna forma.
  • La luz del sol es muy intensa o la temperatura muy baja
  • En una calzada con muchos baches, inclinación considerable, gravilla o hierba
  • El entorno del vehículo es ruidoso, debido a cláxones, motores de motos, frenos de aire comprimido de vehículos grandes o demás ruidos fuertes que producen ondas ultrasónicas.
  • Al sensor le ha salpicado agua o se ha empapado por la abundante lluvia.
  • El sensor se ha empapado de agua en una carretera inundada.
  • El vehículo se inclina considerablemente hacia un lado.
  • El vehículo está equipado con un poste en la aleta o una antena inalámbrica.
  • El vehículo se acerca a un bordillo alto o curvo.
  • El margen de detección se reduce a causa de un objeto, por ejemplo una señal.
  • Es imposible detectar la zona situada justo debajo de los parachoques.
  • Si los obstáculos están demasiado próximos al sensor.
  • El parachoques o el sensor reciben un fuerte impacto.
  • Se ha instalado una suspensión que no es genuina de Toyota (suspensión más baja, etc.).
  • Se encuentra cerca de otro vehículo equipado con sensores de asistencia al estacionamiento.
  • Hay anillas de remolcado de emergencia instaladas.
  • Se ha instalado una matrícula retroiluminada.

Además de los ejemplos mencionados, y en función de la forma y el estado de los obstáculos, puede resultar imposible detectarlos o que el margen de detección sea menor.

ADVERTENCIA

■ Sensores laterales En las situaciones siguientes, el sónar inteligente de espacio libre podría no funcionar con normalidad y provocar un accidente inesperado. Conduzca con prudencia.

  • Los obstáculos presentes en las zonas laterales podrían no ser detectados hasta que el vehículo se haya conducido durante cierto tiempo y se haya completado la exploración de las zonas laterales.
  • Incluso después de haber finalizado la exploración de las zonas laterales, hay obstáculos (por ejemplo, otros vehículos, personas o animales que se aproximan por los laterales) que no se podrán detectar.
  • Incluso después de haber finalizado la exploración de las zonas laterales, en función del entorno del vehículo es posible que no se detecten los obstáculos.

    En ese momento, las pantallas de funcionamiento del sensor lateral se apagan temporalmente.

■ Obstáculos que podrían no detectarse correctamente

  • La forma de ciertos obstáculos puede impedir que el sensor los detecte. Preste especial atención a los obstáculos siguientes:
    • Cables, vallas, cuerdas, etc.
    • Algodón, nieve y otros materiales que absorben las ondas de sonido
    • Objetos puntiagudos
    • Obstáculos bajos
    • Obstáculos altos cuya sección superior se prolonga hacia afuera en dirección al vehículo
    • Es posible que el sistema no detecte a personas que lleven ciertos tipos de tejidos.
    • Obstáculos en movimiento, como personas o animales

AVISO

■ Cuando se usa el sensor de asistencia al estacionamiento Toyota En las siguientes situaciones, puede que el sistema no funcione correctamente debido a una avería del sensor, etc. Lleve el vehículo a un concesionario o taller de reparaciones Toyota autorizado, o a cualquier otro establecimiento con personal debidamente cualificado y equipado, para que lo inspeccionen.

  • La pantalla de funcionamiento del sensor de asistencia al estacionamiento Toyota parpadea y suena un pitido cuando no se detecta ningún obstáculo.
  • Si el área de alrededor de un sensor choca con algo o recibe un fuerte impacto.
  • Si el parachoques golpea contra algún objeto.
  • Si la visualización permanece visible pero no se oye ningún pitido.
  • Si se produce un error en la visualización, compruebe el sensor en primer lugar.

    Si el error se produce aunque no haya hielo, nieve ni barro en el sensor, es probable que el sensor esté averiado.

■ Observación relacionada con el lavado del vehículo No rocíe la zona del sensor con agua ni vapor a alta presión.

De lo contrario, el sensor podría resultar dañado.
