Mitsubishi Lancer > Cómo cambiar una llanta
ADVERTENCIA
- El gato no se debe usar para ningún otro propósito que
no sea cambiar una llanta.
- Nunca se coloque debajo del vehículo o ponga alguna
porción de su cuerpo bajo el vehículo mientras está
soportado por el gato.
Antes de cambiar una llanta, detenga el vehículo primero en un
lugar plano y seguro.
1. Estacione el vehículo en un área con el suelo nivelado y
estable.
2. Aplique firmemente el freno de estacionamiento.
3. En vehículos con transeje manual, gire el interruptor de
ignición a la posición de "SEGURO", mueva la palanca de
cambios a la posición de "R" (Reversa). En vehículos con
transeje continuamente variable (CVT), mueva la palanca
selectora a la posición de "P" (ESTACIONAMIENTO), gire
el interruptor de ignición a la posición de "SEGURO".
4. Coloque los triángulos reflejantes, la luz de señales
intermitente, etc. a una distancia adecuada del vehículo y
haga bajar a todos los pasajeros.

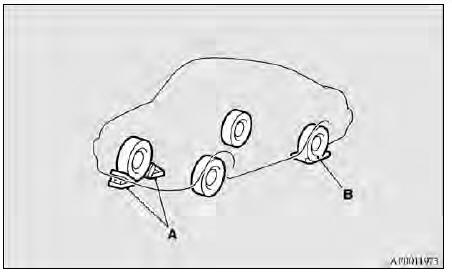

5. Para evitar que el vehículo ruede cuando se levanta con el
gato, coloque una cuña o un bloque (A) delante y detrás de la
llanta diagonalmente opuesta a la llanta (B) que va a cambiar.
ADVERTENCIA
- Asegúrese de colocar una cuña en la rueda correcta
cuando levante el vehículo con el gato. Si el vehículo
se mueve mientras está levantado, el gato se podría
mover y resbalar, ocasionando un accidente.
NOTA
- La cuña que se muestra en la ilustración no está incluida con
el vehículo. Se recomienda mantener una cuña en el vehículo
para usarla si es necesario.
- Si no hay una cuña disponible, use una piedra o cualquier
otro objeto lo suficientemente grande para mantener a la
rueda en su posición.
6. Tenga el gato, la barra y la llave de tuercas para ruedas a la
mano. Refiérase a "Gato y herramientas".
Información sobre la llanta de refacción
Llanta de refacción compacta
La llanta de refacción compacta está diseñada para ahorrar
espacio en la cajuela. Su peso más ligero facilita su uso si se
poncha una llanta.
ADVERTENCIA
PRECAUCIÓN
- Mientras la llanta de refacción compacta está guardada,
la presión de inflado se debe verificar al menos
una vez al mes para asegurar que se mantenga en el
valor recomendado. Refiérase a la placa de información
sobre las llantas y la carga que se encuentra en el
umbral de la puerta del conductor. Refiérase a "Placa
de información sobre las llantas y la carga".
- Si se conduce con una llanta inflada incorrectamente,
se puede producir un accidente. Si no tiene otra opción
más que conducir con una llanta baja, mantenga la
velocidad baja y evite girar o frenar repentinamente
si es posible. Infle la llanta a la presión correcta lo
más pronto posible. Refiérase a "Presión de inflado
de las llantas".
PRECAUCIÓN
- La llanta de refacción compacta es para uso temporal
únicamente y debe cambiarla tan pronto como la llanta
original pueda ser reparada o reemplazada con un
Distribuidor autorizado Mitsubishi o algún taller de
reparación de su elección.
- Si su vehículo tiene ruedas de aluminio, puede usar las
mismas tuercas en la rueda de la llanta de refacción
compacta.
- No conduzca a más de 80 km/h (50 mph) con la llanta
de refacción compacta.
- Evite arrancar y frenar repentinamente al conducir
con la llanta de refacción compacta.
- No conduzca a través de lavados automáticos de autos
ni sobre obstáculos que podrían dañar la parte inferior
del vehículo. Debido a que la llanta de refacción
compacta es más pequeña que la llanta original, hay
menos espacio entre el suelo y el vehículo.
- Como la llanta de refacción compacta unicamente es
para uso temporal y debe ser sustituida tan pronto
como la llanta original sea cambiada o reparada por
un distribuidor Mitsubishi autorizado.
- No coloque la llanta de refacción compacta en una
rueda diferente y no coloque llantas convencionales,
llantas para nieve, tapones de rueda, ni anillos de ajuste
en la llanta de refacción compacta. Si lo hace, podría
dañar estas partes u otras partes de su vehículo.
- No use cadenas para llantas con la llanta de refacción
compacta. El uso de una cadena podría ocasionar
daños al vehículo y la pérdida de las cadenas.
Para sacar la llanta de refacción

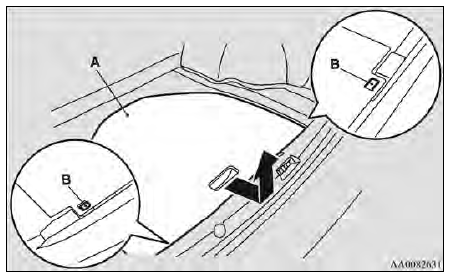

1. Levante la tapa del piso de equipaje.
Jale la tapa del piso (A) hacia atrás para liberar los ganchos
(B) y levante.

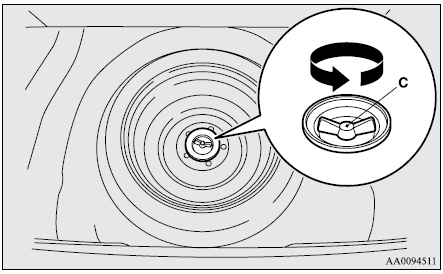

2. Para desmontar la llanta de refacción, quite la abrazadera de
instalación (C) girándola en el sentido contrario del reloj.
NOTA
- La abrazadera no se puede usar para una llanta de tamaño
normal. Guarde una llanta de tamaño normal en la cajuela.
NOTA
Para cambiar una llanta
1. En los vehículos con tapones de ruedas, quite primero los
tapones. Refiérase a "Tapones de ruedas". Luego afloje las
tuercas de las ruedas con la llave de tuercas para ruedas. No
quite las tuercas de las llantas todavía.

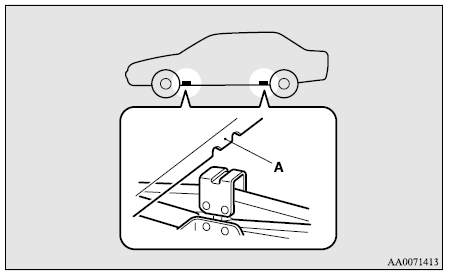

2. Coloque el gato bajo uno de los puntos de apoyo del gato (A)
que se muestran en la ilustración. Use el punto de apoyo del
gato más cercano a la rueda que desea cambiar.
ADVERTENCIA
- Coloque el gato solamente en las posiciones que se
muestran aquí. Si el gato se coloca en una posición
incorrecta, podría abollar el vehículo o el gato se podría
caer y ocasionar lesiones personales.
- No use el gato sobre una superficie inclinada o suave. Si
lo hace, el gato se podría resbalar y ocasionar lesiones
personales. Siempre use el gato sobre superficies planas
y duras. Antes de colocar el gato, asegúrese de que no
haya arena ni piedritas debajo de la base del mismo.

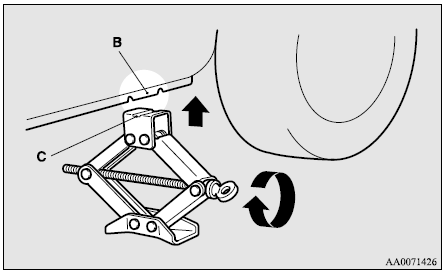

3. Gire el gato manualmente hasta que la porción de la brida
(B) ajuste en la ranura (C) en la parte superior del gato.

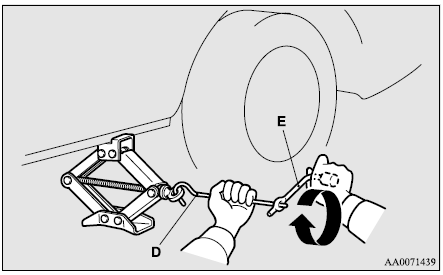

4. Inserte la barra (D) en la llave de tuercas para ruedas (E).
Luego coloque el extremo de la barra dentro del extremo de
la flecha del gato, como se muestra en la ilustración.
Gire la llave de tuercas para ruedas lentamente hasta que la
llanta se levante ligeramente de la superficie del suelo.
ADVERTENCIA
- Deje de levantar el vehículo con el gato en cuanto
la llanta se separe del suelo. Es peligroso levantar el
vehículo más alto.
- Nunca se coloque debajo del vehículo o ponga alguna
porción de su cuerpo bajo el vehículo mientras está
soportado por el gato.
- No golpee el vehículo levantado ni lo deje apoyado
sobre el gato durante mucho tiempo. Ambas acciones
son muy peligrosas.
- No use ningún otro gato excepto el incluido con su
vehículo.
- El gato no se debe usar para ningún otro propósito que
no sea cambiar una llanta.
- No debe haber nadie dentro del vehículo cuando se
usa el gato.
- No arranque ni haga funcionar el motor mientras el
vehículo está sobre el gato.
- No gire la rueda levantada. Las llantas que están sobre
el suelo podrían girar y ocasionar que el vehículo se
caiga del gato.
5. Quite las tuercas de la rueda con la llave de tuercas para
ruedas y luego quite la rueda.
PRECAUCIÓN
- Manipule la rueda cuidadosamente al cambiar la llanta
para evitar raspar la superficie de la rueda.

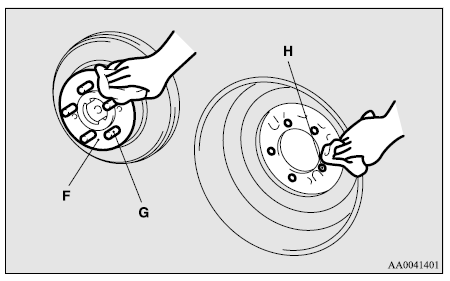

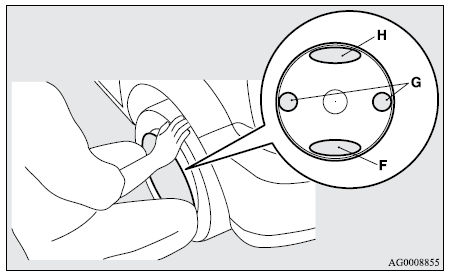

6. Limpie el lodo, etc. que haya en la superficie de la maza (F),
en los birlos (G) o en los orificios de instalación (H) de la
rueda y luego monte la llanta de refacción.
ADVERTENCIA

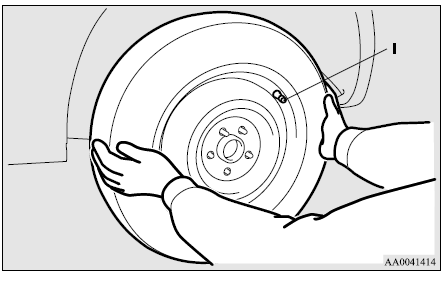

- Monte la llanta de refacción con el vástago de la válvula
(I) orientado hacia afuera. Si no puede ver el vástago
de la válvula (I), ha instalado la rueda al revés.
- Si hace funcionar el vehículo con la llana de refacción
instalada al revés, podrían ocasionarse daños al vehículo
y producirse un accidente.

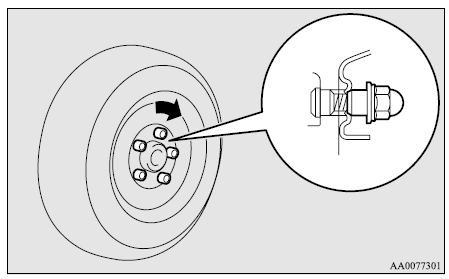

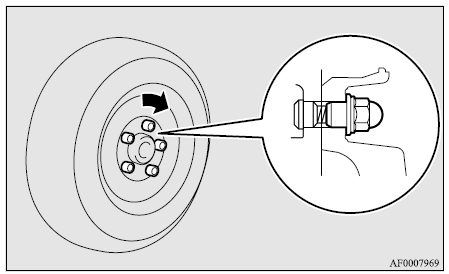

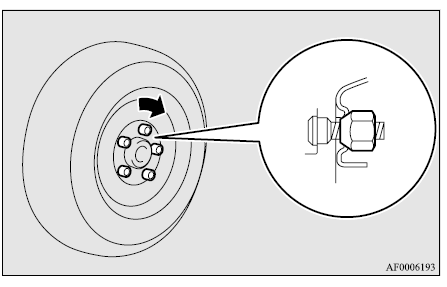

7. [Vehículo con ruedas de acero]
- Ruedas normales y rueda de refacción compacta. Instale
las tuercas de las ruedas (tuercas cónicas) con los extremos
achaflanados orientados hacia adentro, luego apriételas a
mano hasta que la rueda ya no esté floja.
[Vehículo con ruedas de aluminio]
- Ruedas normales. Apriete temporalmente las tuercas de las
ruedas (tuercas con reborde) hasta que la sección plana haga
contacto con la rueda y ésta ya no esté floja.
- Rueda de refacción compacta
Instale las tuercas de las ruedas con los extremos achaflanados
orientados hacia adentro, luego apriételas a mano hasta que
la rueda ya no esté floja.
PRECAUCIÓN
- Nunca aplique aceite a los birlos o a las tuercas de las
ruedas, o se apretarán demasiado.
NOTA
- Las tuercas con reborde se pueden usar temporalmente en la
llanta de refacción compacta o en una rueda de acero, pero
debe devolverlas a la rueda y la llanta originales lo más
pronto posible.
- Si se cambian las 4 ruedas a ruedas de acero, use tuercas
cónicas.
8. Baje el vehículo lentamente hasta que la llanta toque el suelo,
girando la llave de tuercas para ruedas hacia la izquierda.

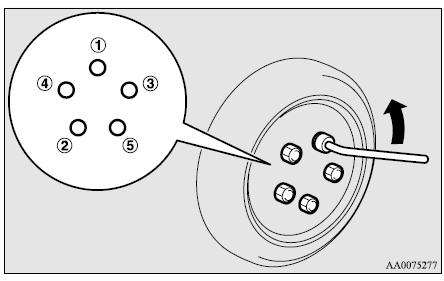

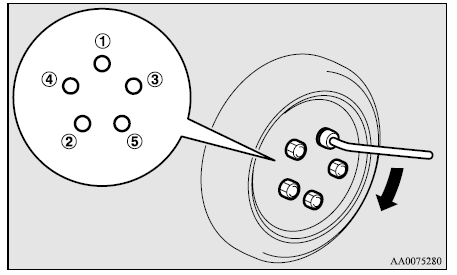

9. Apriete las tuercas en el orden que se muestra en la ilustración
hasta que todas las tuercas se haya apretado a la fuerza de
apriete indicada aquí. 88 a 108 N*m (65 a 80 lb-pie).
PRECAUCIÓN
- Cuando apriete las tuercas nunca use el pie o un tubo
para aplicar fuerza adicional a la llave de tuercas para
ruedas; si lo hace, podría apretar las tuercas excesivamente
y dañar la rueda, las tuercas y los birlos.
10. Baje el gato completamente y quítelo.

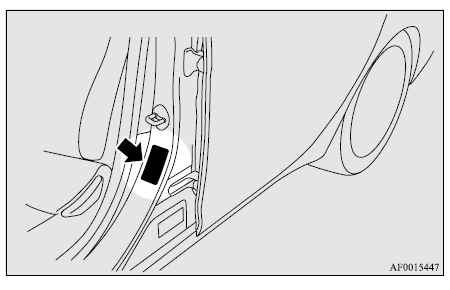

11. Verifique la presión de inflado de las llantas. La presión
recomendada para las llantas de su vehículo se encuentra
en la placa de información sobre las ruedas y la carga en el
umbral de la puerta del conductor, como se muestra en la
ilustración. Refiérase a "Presión de inflado de las llantas".
PRECAUCIÓN
- Si se conduce con una llanta inflada incorrectamente,
se puede producir un accidente. Si no tiene otra opción
más que conducir con una llanta baja, mantenga la
velocidad baja y evite girar o frenar repentinamente
si es posible. Infle la llanta a la presión correcta lo
más pronto posible. Refiérase a "Presión de inflado
de las llantas".
PRECAUCIÓN
- Después de cambiar la llanta y de conducir el vehículo
aproximadamente 1,000 km (620 millas), vuelva a
apretar las tuercas de la rueda para asegurarse de que
no se hayan aflojado.
- Si el volante de la dirección vibra durante la conducción
después de cambiar la llanta, solicite que la llanta sea
revisada en un Distribuidor autorizado Mitsubishi o
en un taller de reparaciones de su elección.
- No mezcle un tipo de llanta con otro ni use un tamaño
diferente al recomendado. Esto podría ocasionar un
desgaste prematuro y que sea difícil el manejo.
Para guardar la llanta ponchada o la de
refacción, el gato, la barra y la llave de tuercas
para ruedas
Realice el procedimiento de desmontaje en orden inverso al
guardar la llanta de refacción, el gato, la barra y la llave de tuercas
para llantas. Refiérase a "Para desmontar la llanta de refacción"
y "Herramientas y gato".
Tapón de la rueda (si así está equipado)
Para sacarlo

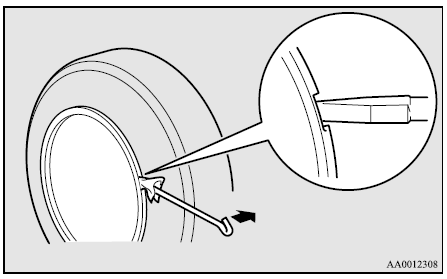

Envuelva la punta de la barra con un trapo, insértela profundamente
en la ranura que se encuentra en el tapón de la rueda y haga
palanca para separar el tapón de la rueda.
Utilizando el mismo procedimiento en las otras ranuras del tapón,
separe el tapón de la rueda para quitarlo por completo.
NOTA
- El tapón de la rueda es de plástico. Tenga cuidado al hacer
palanca para quitarlo.
PRECAUCIÓN
- Si intenta quitar el tapón de la rueda sólo con las manos
desnudas, podría sufrir lesiones graves en los dedos.

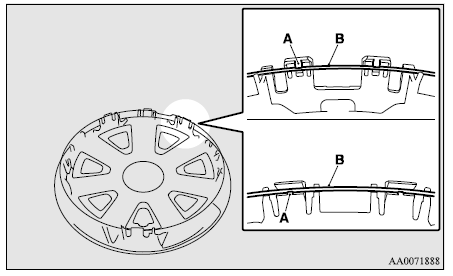

Para instalarlo
PRECAUCIÓN
- Antes de instalar el tapón de la rueda, asegúrese de
que las lengüetas (A) en la parte posterior del tapón se
acoplen correctamente con el aro (B) para evitar que
el tapón se salga. No instale la tapa de la rueda si las
lengüetas están rotas.
1. Alinee la válvula de aire de la llanta (C) con la ranura del
tapón (D).
NOTA
- La parte posterior del tapón tiene un símbolo (E) que muestra
la posición de la ranura.
2. Presione la parte inferior del tapón (F) en la rueda.
3. Empuje suavemente ambos lados (G) del tapón de la rueda
y sosténgalos en su lugar con ambas rodillas.
4. Suavemente golpee la parte superior (H) del tapón de la rueda.
Asegúrese de que el tapón de la rueda se instala firmemente
alrededor de toda la circunferencia exterior
VER MAS:
El interruptor de control remoto está ubicado en el lado izquierdo
del volante de la dirección.
El interruptor se puede operar cuando el interruptor de ignición está
en la posición "ON" (ENCENDIDO) o "ACC" (ACCESORIOS).
Tipo 2
Botón "Subir volumen"
Botón "Bajar volumen"
Botón de interruptor de energía/selector de modo
Botón de buscar hacia arriba/pista hacia arriba/adelanto
rápido.
Para medir la distancia existente entre su vehículo y los obstáculos
cercanos al estacionar en paralelo o al realizar maniobras en un garaje
se utilizan unos sensores; dicha distancia se comunica a través de
pantallas y un avisador acústico. Cuando utilice este sistema, inspeccione
siempre el área circundante.
